Приемное устройство цикловой синхронизации
Иллюстрации
Реферат

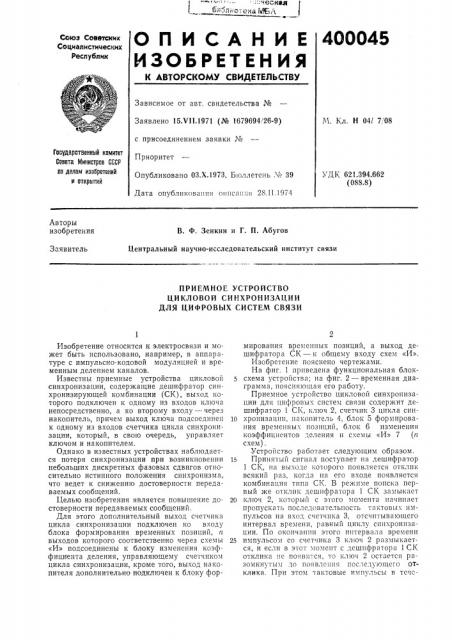

О П И С А Н И Е 400045
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сбциелистимеских
Республик
Зависимое от авт. свидетельства №
М. Kë. Н 04/ 7, 08
Заявлено 15.Ч11.1971 (№ 1679694 26-9) с присоединением заявки №
Приоритет
Опубликовало ОЗ.Х.1973. Бюллетень № 39
Дата опубли ков а 1 | и я 0 1 I исаи и я 28.11.1974
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
УДК 621.394.662 (088,8) Авторы изобретения
В. Ф. Зенкин и Г, П. Абугов ц.ентральный научно-исследовательский институт связи
Заявитель
ПРИЕМНОЕ УСТРОЙСТВО
ЦИКЛОВОЙ СИНХРОНИЗАЦИИ
ДЛЯ ЦИФРОВЫХ СИСТЕМ СВЯЗИ
Изобретение относится к электросвязи и может быть использовано, например, в аппаратуре с импульсно-кодовой модуляцией и временным делением каналов.
Известны приемные устройства цикловой синхронизации, содержащие дешифратор синхронизирующей комбинации (СК), выход которого подключен к одному из входов ключа непосредственно, а ко второму входу — через накопитель, причем выход ключа подсоединен к одному из входов счетчика цикла синхронизации, который, в свою очередь, управляет ключом и накопителем.
Однако в известных устройствах наблюдается потеря синхронизации при возникновении небольших дискретных фазовых сдвигов относительно истинного положения синхронизма, что ведет к снижению достоверности передаваемых сообщений.
Целью изобретения является повышение достоверности передаваемых сообщений.
Для этого дополнительный выход счетчика цикла синхронизации подключен ко входу блока формирования временных позиций, и выходов которого соответственно через схемы
«И» подсоединены к блоку изменения коэффициента деления, управляющему счетчиком цикла синхронизации, кроме того, выход накопителя дополнительно подключен к блоку формирования временных позиций, а выход дешифратора СК вЂ” к общему входу схем «И».
Изобретение пояснено чертежами.
На фиг. 1 приведена функциональная блоксхема устройства; на фиг. 2 — временная диаграмма, поясняющая его работу.
Приемное устройство цикловой синхронизации для цифровых систем связи содержит дешифратор 1 СК, ключ 2, счетчик 3 цикла син10 хронизацпи, накопитель 4, блок 5 формирования временных позиций, блок 6 изменения коэффициентов деления и схемы «И» 7 (п схем).
Устройство работает следующим образом.
1в Принятый сигнал поступает на дешифратор
1 СК, на выходе которого появляется отклик всякий раз, когда на его входе появляется комбинация типа СК. B режиме поиска первый же отклик дешпфратора 1 СК замыкает
20 ключ 2, который с этого момента начинает пропускать последовательность тактовыx. импульсов на вход счетчика 3, отсчитывающего интервал времени, равный циклу синхронизации. По окончании этого интервала времени
25 импульсом со счетчика 3 ключ 2 размыкается, и если в этот момент с дешифратора 1 СК отклика не появится, то ключ 2 остается разомкнутым до появления последующего отклика. При этом тактовые импульсы в тсчс400045
1О
2О
Приемное устройство цикловой синхронизации для цифровых систем связи, содержащее дешифратор синхронизирующей комбинации (СК), выход которого подключен к одному из входов ключа непосредственно, а ко второму входу — через накопитель, причем выход ключа подсоединен к одному из входов счетчика цикла синхронизации, который, в свою очередь, управляет ключом и накопителем, отличающееся тем, что, с целью повышения достоверности передаваемых сообщений, дополнительный выход счетчика цикла синхронизации подключен ко входу блока формирования временных позиций, и выходов которого соответственно через схемы «И» подсоединены к блоку изменения коэффициента деления, управляющему счетчиком цикла синхронизации, кроме того, выход накопителя дополнительно подключен к блоку формирования временных позиций, а выход дешифратора СК вЂ” к общему входу схем «И».
a=2 (» ), ние этого промежутка времени на счетчик 3 не поступают, т. е. происходит смещение момента замыкания ключа 2 относительно временного положения в цикле синхронизации первого отклика. Такой процесс протекает до установления синхрониз ма, когда отклик с дешифратора 1 СК начнет появляться регулярно в каждом цикле синхронизации. При этом момент размыкания ключа 2 опережает момент его замыкания на долю периода тактовой .частоты так, что последовательность тактовых импульсов будет поступать на счетчик 3 непрерывно.
Импульсом со счетчика 3 по времени, совпадающему с моментом появления отклика с дешифратора 1СК, производится анализ регулярности следования отклика в каждом цикле синхронизации и по поступлении на этой позиции а откликов в а последовательных циклах синхронизации включается накопитель
4, блокирующий ключ 2 в замкнутом состоянии. При этом синхронизм не будет нарушен, если в р последовательных циклах посылки
СК будут сбиты. Одновременно с включением накопителя 4 включается блок 5 формирования. Максимальное число дискретных сдвигов, корректируемых в течение времени, пока накопитель 4 остается во включенном состоянии, зависит от длины несдвигаемой СК и определяется по формуле где n — число дискретных сдвигов, у — длина несдвигаемой СК.
В соответствии с возможным числом дискретных фазовых сдвигов выбирается число схем «И», фиксирующих появление сдвига на одной из возможных позиций.
Рассмотрим работу узла коррекции для случая, когда п = 7, при помощи временной диаграммы (см. фиг. 2).
На фиг. 2а и b приведено временное положение СК и импульса, контролирующего момент окончания СК и вырабатываемого счетчиком 3 в режиме синхронизма до появления фазового сдвига. зо
На фиг. 2 с, d, К е, i, т приведены возможные положения СК при сдвиге на одну, две и три тактовые позиции соответственно влево и вправо от первоначального положения синхронизма.
На фиг. 2 d, f, h, j, l, n приведены импульсы, формируемые блоком 5 формирования временных позиций, поступающие на соответствующие схемы «И» 7.
При появлении отклика с дешифратора 1
СК, совпадающего по времени с одной из выделенных позиций (появление сдвига относительно первоначального состояния синхронизма), блок 6 изменения коэффициентов деления изменяет величину коэффициента деления счетчика 3. При сдвиге СК вправо коэффициент деления увеличивается, а при сдвиге влево — уменьшается в соответствии с величиной сдвига появления СК в групповом сигнале относительно импульсной позиции (см. фиг. 2 b). На фиг. 2 b приведены тактовые позиции, в которых может появляться СК.
Предмет изобретения
400045 инц)ориационн1е о и ингрормационные
7аиО 1
ылки
d е
7 23J5b
1=.... 3 t
I
1 23cC5b 1
Л
7 26 ФS 67i ji
5 а 7 Я Я 1011 13 !
