Способ получения двуокиси теллура

Способ получения двуокиси теллура

Иллюстрации

Показать все

Реферат

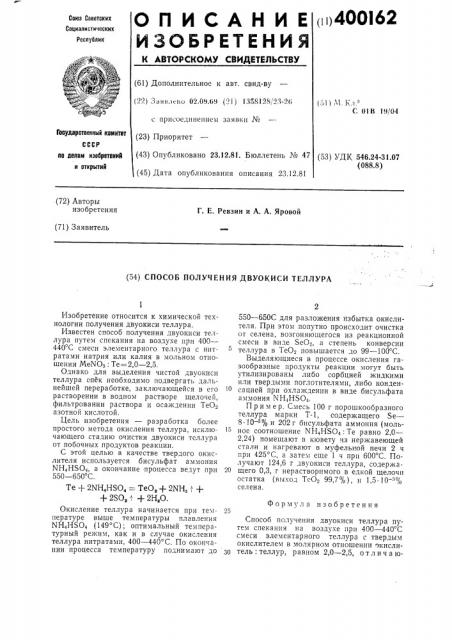

О П И С Д Н И Е»400!62

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) 3 яв. е))о 02.0н.ti (?!) 1358128/23-"1 (51) М, К.).з

С 01В 1Ч/04 с присоединением заявки ¹

ГосУдаРствииый комитат (23) Пр ор (43) Опубликовано 23.12.81. Бюллетень ЛЪ 47 (53) УДК 546 24 31 07 (088.8) пс делам изобретений и открытий (45) Дата опубликования описания 23.12.81 (72) Авторы изобретения

Г. Е. Ревзин и А. А. Яровой (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ДВУОКИСИ ТЕЛЛУРА

Формул а изобретения

Изобретение относится к химической технологии получения двуокиси теллура.

Известен способ получения двуокиси теллура путем спекания на воздухе при 400—

440 С смеси элементарного теллура с нитратами натрия или калия в мольном отношении и МеХ Оз . .Те = 2,0 — 2,5.

Однако для выделения чистой двуокиси теллура спек необходимо подвергать дальнейшей переработке, заключающейся в его )О растворении в водном растворе щелочей, фильтровании раствора и осаждении ТеОз азотной кислотой.

Цель изобретения — разработка более простого метода окисления теллура, исклю- )5 чающего стадию очистки двуокиси теллура от побочных продуктов реакции.

С этой целью в качестве твердого окислителя используется бисульфат аммония

NH4HSO4, а окончание процесса ведут при 20

550 †6 С.

Те + 2NH,Н$0, = ТеО, + 2NH, +

+ 2$0, ", + 2Н,О.

Окисление теллура начинается при тем- 25 пературе выше температуры плавления

NH4HSO4 (149 С); оптимальный температурный режим, как и в случае окисления теллура нитратами, 400 †4 С. По окончании процесса температуру поднимают до З0

550 — 650C для разложения избытка окислителя. При этом попутно происходит очистка от селена, возгоняющегося из реакционной смеси в виде SeO, а степень конверсии теллура в ТеОз повышается до 99 — 100 С.

Выделяющиеся в процессе окисления газообразные продукты реакции могут быть утилизированы либо сорбцией жидкими или твердыми поглотителями, либо конденсацией при охлаждении в виде бисульфата аммония )N)HqHSO<.

Пример. Смесь 100 r порошкообразного теллура марки Т-1, содержащего Se—

8 10 — "/о и 202 г бисульфата аммония (мольное соотношение NH

2,24) помещают в кювету из нержавеющей стали и нагревают в муфельной печи 2 ч при 425 С, а затем еще 1 ч при 600 С. Получают 124,6 г двуокиси теллура, содержащего 0,3, r нерастворимого в едкой щелочи остатка (выход ТеОз 99,7/с), и 1,5 10 — з% селена.

Способ получения двуокиси теллура путем спекания на воздухе при 400 †4 С смеси элементарного теллура с твердым окислителем в молярном отношении окислитель: теллур, равном 2,0 — 2,5, о т л и ч а ю4001(i2

Техред И. Заболотнова Корректор О. Силуянова

Редактор Т. Морозова

Заказ 2512/2 Изд. № 643 Тираж 530 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. ф5

Типография, пр. Сапунова, 2 щийся тем, что, с целью упрощения процесса, увеличения производительности и повышения чистоты конечного продукта, в качестве окислителя используют оисульфат аммония КН41150», а окончание процесса ведут при 550 †6 С.
