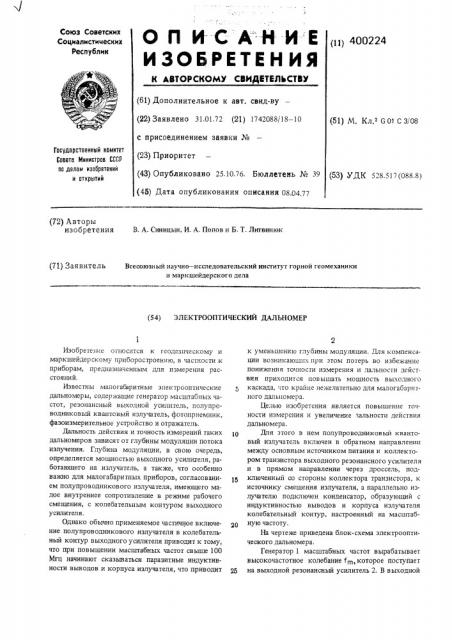

О П И С А Н И Е III) 4оо224

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистиыеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 31.01.72 (21) 1742088/18 — 10 (51) М. Кл.е 601 С 3/08 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.10.76. Бюллетень № 39 (53) УДК 528.517(088.8) (45} Дата опубликования описания 08.04 77

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (72) Авторы изобретения 3. А. Синицын, И. А. Попов и Б. T. Литвинюк (71) Заявитель Всесоюзный научно — исследовательский институт горной геомеханики и маркшейдерского дела (54) ЭЛЕКТРООПТИЧЕСКИЙ ДАЛЬНОМЕР

Изобретение относится к геодезическому и маркшейдерскому приборостроению, в частности к приборам, предназначенным для измерения расстояний.

Известны малогабаритные электрооптические дальномеры, содержащие генератор масштабных частот, резонансный выходной усилитель, полупроводниковый квантовый излучатель, фотопрнемник, фазоизмерительное устройство и отражатель.

Дальность действия и точность измерений таких дальномеров зависят от глубины модуляции потока излучения. Глубина модуляции, в свою очередь, определяется мощностью выходного усилителя, работающего на излучатель, а также, что особенно важно для малогабаритных приборов, согласованием полупроводникового излучателя, имеющего малое внутреннее сопротивление в режиме рабочего смещения, с колебательным контуром выходного усилителя.

Однако обычно применяемое частичное включение полупроводникового излучателя в колебательный контур выходного усилителя приводит к тому, что при повышении масштабных частот свыше 100

Мгц начинают сказываться паразитные индуктивности выводов и корпуса излучателя, что приводит к уменьшению глуоины модуляции. Для компенсации возникающих при этом потерь во избежание понижения точности измерения и дальности действия приходится повышать мощность выходно о каскада, ;I.o крайне нежелательно для малогабаритного дальномера.

Целью изобретения является повышение точности измерения и увеличение чальности действия дальномера.

Для этого в нем полупроводниковый квантовый излучатель включен в обратном направлении между основным источником питания и коллектором транзистора выходного резонансного усилителя и в прямом направлении через дроссель, подключенный со стороны коллектора транзистора, к источнику смещения излучателя, а параллельно излучателю подключен конденсатор, образующий с индуктивностью выводов и корпуса излучателя колебательный контур, настроенный на масштабgp ную частоту.

На чертеже приведена блок-схема электрооптиче ского дальномера.

Генератор 1 масштабных частот вырабатывает высокочастотное колебание f m, которое поступает

25 на выходной резонансный усилитель 2. В BbIxogHQH

400224

Составитель.П. Ладанов

Техред М. Ликович

Корректор Ж. Кеслер

Редактор Л. Максименко

Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д.4/5

Заказ 5 396/169

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 каскад усилителя 2 включен полупроводниковый квантовый излучатель 3, излучение которого модулируется по интенсивности с частотой 1п1. Модулированное излучение посылается на дистанцию и после отражения от отражателя 4 поступает на фотоприемник 5. Фаза пришедшего сигнала, зависящая от измеряемого расстояния, определяется фазоизмерительным устройством 6. Полупроводниковый излучатель 3 включен в обратном направлении между основным источникОм 7 питания и коллектором транзистора 8 выходного усилителя 2 и через дроссель 9 в прямом направлении к источнику 10 смещения. Конденсатор 11 включен параллельно излучателю 3 и образует с индуктивностью выводов и корпуса последнего колебательный контур, настроенный на масштабную частоту f m. При этом через излучатель протекает весь контурный ток. В отличие от известных дальномеров, напряжение на коллекторе транзистора 8 будет повышено на величину напряжения смещения, что позволяет улучшить режим работы выходного усилителя.

Экспериментальная проверка изобретения показала, что дальность действия дальномера увеличивается в полтора раза.

Формула изобретения

Электрооптический дальномер, содержащий генератор масштабных частот, выходной резонансный усилитель, полупроводниковый квантовый излучатель, отражатель, фотоприемник, фазоизмерительное устройство, основной источник питания и источник смещения излучателя, отличающийся тем, что, с целью повышения точности измерения и увеличения дальности действия дальномера, в нем полупроводниковый квантовый излучатель включен в обратном направлении между основным источником питания и коллектором транзистора выходного резонансного усилителя и в прямом направлении через дроссель, подключенный со стороны коллектора транзистора к источнику смещения излучателя, а параллельно излучателю подключен конденсатор, образующий с индуктивностью выводов и корпуса излучателя колебательный контур, настроенный на масштабную частоту.
