Реферат

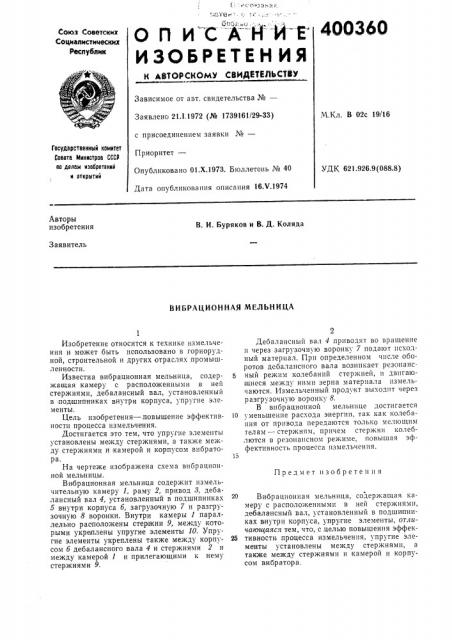

O n C

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 21.1.1972 (№ 1739161/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 01.Х.1973. Бюллетень № 40

Дата опубликования описания 16.V.1974

М.Кл. В 02с 19/16

Государственный комитат

Совета Министров СССР оо делам изооретений и открытий

УДК 621.926.9 (088.8) Авторы изобретения

В. И. Буряков и В. Д. Коляда

Заявитель

ВИБРАЦИОННАЯ МЕЛЬНИЦА

Изобретение относится к технике измельчения и может быть использовано в горнорудной, строительной и других отраслях промышленности.

Известна вибрационная мельница, содер>кащая камеру с расположенными в ней стержнями, дебалансный вал, установленный в подшипниках внутри корпуса, упругие элементы.

Цель изобретения —.повышение эффективности процесса измельчения.

Достигается это тем, что упругие элементы установлены между стержнями, а также между стержнями и камерой и корпусом вибратора.

На чертеже изображена схема вибрационной мельницы.

Ви брационная мельница содержит измельчительную камеру 1, раму 2, привод 8, дебалансный вал 4, установленный в подшипниках

5 внутри корпуса б, загрузочную 7 и разгрузочную 8 воронки. Внутри камеры 1 параллельно расположены стержни 9, между которыми укреплены упругие элементы 10. Упругие элементы укреплены также между корпусом б дебалансного вала 4 и стержнями 2 и между камерой 1 и прилегающими к нему стержнями 9.

А Н -l4-Е 400360

Дебалансный вал 4 приводят во вращение и через загрузочную воронку 7 подают исходный материал. При определенном числе оборотов дебалансного вала возникает резонансный режим колебаний стержней, и двигающиеся между ними зерна материала измельчаются. Измельченный продукт выходит через разгрузочную воронку 8.

В вибрационной мельнице достигается

10 уменьшение расхода энергии, так как колебания от привода передаются только мелющим телам — стержням, причем стержни колеблются в резонансном режиме, повьпиая эффективность процесса измельчения.

Предмет изобретения

Вибрационная мельница, содержащая камеру с расположенными в ней стержнями, дебалансньй вал, установленный в подшипниках внутри корпуса, упругие элементы, отличающаяся тем, что, с.целью повышения эффек25 тивности процесса измельчения, упругие элементы установлены между стержнями, а также между стержнями и камерой и корпусом вибратора.

400360

Составитель Н. Бибина

Техред E. Борисова

Корректор Т. Хворова

Редактор Л. Туркова

Загорская типография

Заказ 7551 Изд, ¹ 2020

ЦНИИПИ Государственного комитета по делам изобретений и

Москва, Ж-35, Раушская

Тираж 576 Подписное

Совета Министров СССР открытий наб., д. 4/5
