Способ очистки сопла для подачи жидкости от механических загрязнений в инжекторном

Способ очистки сопла для подачи жидкости от механических загрязнений в инжекторном

Иллюстрации

Показать все

Реферат

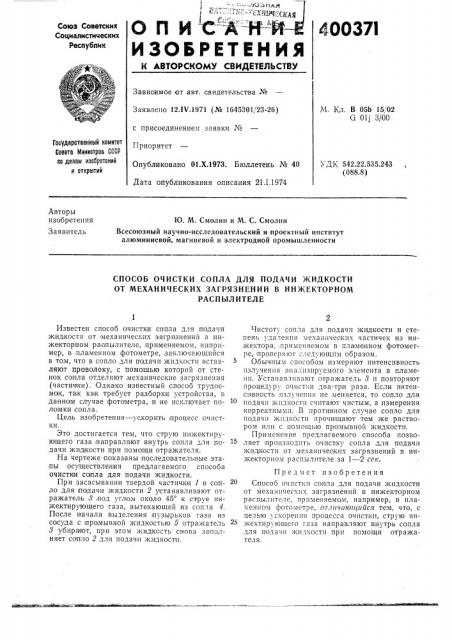

СПИ

ИЗОБРЕТЕНИЯ

4ООЗУ!

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. В 05Ь 15 02

С 011 З(ОЮ

Заявлено 12 1Ч.1971 (№ 1645301 23-26) с присоединением заявки №

Приоритет

Опубликовано 01.Х.1973. Бюллетень № 40

Дата опубликования описания 21.1.1974

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 542.22. 535.243 (08,8.8) Авторы изобретения

Заявитель

10. М. Смолин и М. С. Смолин

Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности

СПОСОБ ОЧИСТКИ СОПЛА ДЛЯ ПОДАЧИ ЖИДКОСТИ

ОТ МЕХАНИЧЕСКИХ ЗАГРЯЗНЕНИЙ В ИНЖЕКТОРНОМ

РАСПЫЛ ИТЕЛЕ

Известен способ очистки сопла для подачи жидкости от механических загрязнений в инжекторном распылителе, применяемом, например, в пламенном фотометре, заключающийся в том, что в сопло для подачи жидкости вставляют проволоку, с помощью которой от стенок сопла отделяют, механические загрязнения (частич|ки). Однако известный способ трудоемо к, так как требует раз.борки устройства, в данном случае фотометра, и не исключает поломки сопла.

Цель изобретения — ускорить процесс очистки.

Это достигается тем, что струю инжектирующего газа, направляют внутрь сопла для подачи жидкости при помощи отражателя.

На чертеже показаны последовательные этапы осуществления предлагаемого способа очистки сопла для подачи жид кости.

При засасывании твердой частички в сопло для подачи жидкости 2 устанавливают отражатель 8,под углом около 45 к струе инжектирующего газа, вытекающей из соп,та 4.

После начала выделения пузырьков газа из сосуда с промывной жидкостью 5 отражатель

8 убирают, при этом жидкость снова заполняет свило 2 для подачи жидкости.

Чистоту сопла для,подачп жидкости и степень удаления механических частичек из инжектора, применяемом в пламенном фотометре, проверяют следующим образом.

Обычным способом измеряют интенсивность излучения анализируемого элемента в пламени. Устанавливают отражатель 8 н повторяют процедуру очистки два-три раза. Если интенсивность излучения не меняется, то сопло для подачи жидкости считают чистым, а измерения корректными. В противном случае сопло для подачи жидкости прочищают -тем же раствором или с помощью промывной жидкости.

Применение предлагаемого способа позволяет .производить очистку сопла для подачи жидкости от механических загрязнений в инжекторном распылителе за 1 — 2 сек.

Предмет изобретения

С пособ очистки сопла для подачи хкидкости от механических загрязнений в инжекторном распылителе, применяемом, например, в пчаменном фотометре, отлачаюцийся тем, что, с целью ускорения процесса очистки, струю инжектирующего газа направляют внутрь сопла для подачи жидкостп прп помощи отражагеля.

40037S

Сосгавптель В. Постыляков

Корректоры: Е. Блюмина и 3. Тарасова

Техред E. Борисова

Редактор Л. Ксенофонтова

Типография, пр. Сапунова, 2

Заказ 3685/7 Изд. № 20!2 Тираж 647 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и откпытий

Москва, 5К-35, Раушская наб., д. 4i5
