Ю !

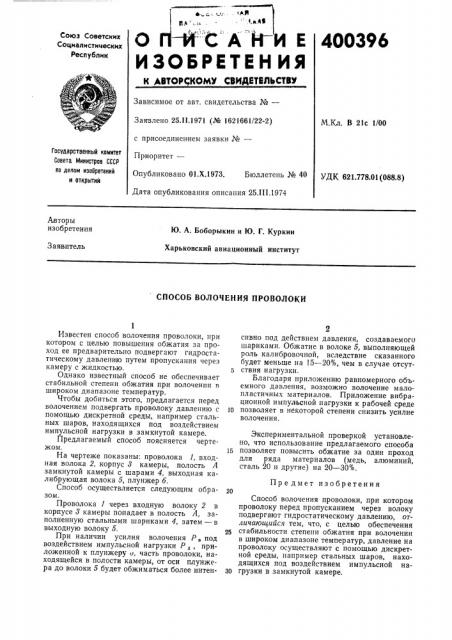

О Г1-М С А Н И Е

ИЗОБРЕТЕН ИЯ

400396

Союз Советских

Социалистических

Республик

< дВТОР КОМЮ qPaZSa nSV

Зависимое от авт. свидетельства №вЂ”

Заявлено 25.11.1971 (№ 1621661/22-2) с присоединен ием заявки №вЂ”

Приоритет—

Опубликовано 01.Х.1973. Бюллетень № 40

Дата опубликования описания 25.Ш.1974

М.Кл. В 21с 1/00

Государственный комитет

Совета Министров СССР но делам изобретений и отнрытий

УДК 621.778.01 (088.8) Авторы изобретения

10. А. Боборыкин и Ю. Г. Куркин

Харьковский авиационный институт

Заявитель

СПОСОБ ВОЛОЧЕНИЯ ПРОВОЛОКИ

Известен способ волочения проволоки, при котором с целью повышения обжатия за проход ее предварительно подвергают гидростатическому давлению путем пропускания через камеру с жидкостью.

Однако известный способ не обеспечивает стабильной степени обжатия при волочении в широком диапазоне температур.

Чтобы добиться этого, предлагается перед волочением подвергать проволоку давлению с помощью дискретной среды, например стальных шаров, находящихся под воздействием импульсной нагрузки в замкнутой камере.

Предлагаемый способ поясняется чертежом.

На чертеже показаны: проволока 1, входная волока 2, корпус 8 камеры, полость А замкнутой камеры с шарами 4, выходная калибрующая волока 5, плунжер б.

Способ осуществляется следующим образом.

Проволока 1 через входную волоку 2 в корпусе 3 камеры попадает в полость А, заполненную стальными шариками 4, затем — в выходную волоку 5.

При наличии усилия волочения Р, под воздействием импульсной нагрузки P приложенной к плунжеру и, часть проволоки, находящейся в полости камеры, от оси плунжера до волоки 5 будет обжиматься более интен2 сивно под действием давления, создаваемого шариками. Обжатие в волоке 5, выполняющей роль калибровочной, вследствие сказанного будет меньше на 15 — 20%, чем в случае отсут5 ствия нагрузки.

Благодаря приложению равномерного объемного давления, возможно волочение малопластичных материалов. Приложение вибрационной импульсной нагрузки к рабочей среде

10 позволяет в некоторой степени снизить усилие волочения.

Экспериментальной проверкой установлено, что использование предлагаемого способа

15 позволяет повысить обжатие за один проход для ряда материалов (медь, алюминий, сталь 20 и другие) на 20 — 30%.

Пре дмет изобретения

Способ волочения проволоки, при котором проволоку перед пропусканием через волоку подвергают гидростатическому давлению, отличающийся тем, что, с целью обеспечения о5 стабильности степени обжатия при волочении в широком диапазоне температур, давление на проволоку осуществляют с помощью дискрет. ной среды, например стальных шаров, находящихся под воздействием импульсной наЗо грузки в замкнутой камере.
