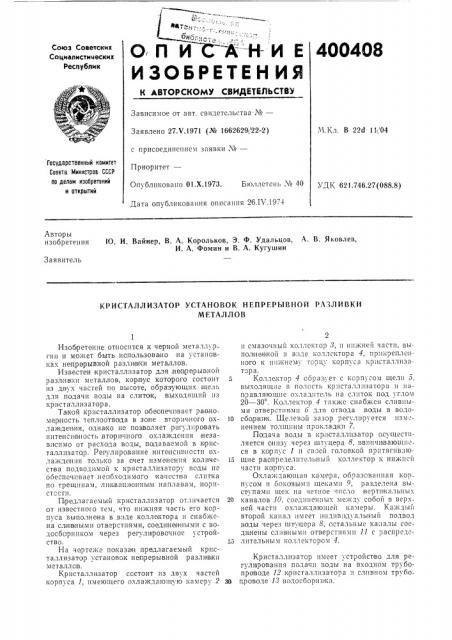

О П И С А -Н- И Е

ИЗОБРЕТЕН ИЯ

400408

Союз Советских

Социалистииеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М,Кл, В 22d 1Ii, 04

Заявлено 27.V.1971 (№ 1662629, 22-2) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 01.Х.1973. Б1оллетень ¹ 40

Дата опубликования описания 26.IV.1974

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий

УДК 621,746.27(088.8) Авторы изобретения

10. И. Вайнер, В. А. Корольков, Э. Ф. Удальцов, A. В. Яковлев, И. А. Фомин и В. А. Кугушин

Заявитель

КРИСТАЛЛ ИЗАТОР УСТАНОВОК Н ЕПРЕРЫ ВНОИ РАЗЛ И ВКИ

МЕТАЛЛОВ

Изобретение относится к черной металлур гии и может быть иопользова но на установках непрерывной разливки металлов.

Известен кристаллизатор для,неп1ре1рывной разливки металлов, корпус которого состоит из двух частей по высоте, образующих щель для подачи воды на слиток, выход 1гций из кристаллизатора.

Такой кристаллизатор обе1спегивает равно мер1ность теплоотво1да в 30 не вто ричного охлаж дения, одна ко не позволяет регулировать интенсивность, вторичного охлаждения независимо от расхода воды, подаваемой в кристаллгозатор, Регулирование инте1нсивностп Oхла I

00еспе 1Бвает неООходи МОГО калач(cT|B3 слитка по трещинам, лиоовационн11м наплавам, порист" сти.

П1редлагаемый крнсталлизатор отличается от известного тем, что нижняя ча сть его корпуса выполне на в.виде ко7лектора и снабжена сливными QTв pcTHilìè, соеди1ненными с водосборником через регули1ровочное устройство.

На чертеже п01каза1н предлагаемый кристаллизато р установок непрерывной разливки металлс1в.

Крпсталлизатор ссстоит из двух частей корпуса 1, имеющего охлаждающую камеру 2 и смазочньш коллсктор 8, и нижней части, выпол ненной в в;1де коллектора 4, прикрепленного к нижнему тОpII, кор!1уc3 криста,7 7и33 тора.

5 КО 7 IBI Top 4 00p33i eT c кснрп coll U(c711 3, выхедящ11е в полость крнсталлнзатора и 113правляющне охладитель на слиток под углом

20 — 30 . Коллектор 4 также снабжен сливными отверстиями 6 для отвода воды в водo-!

О сбо1рни<к. 1Целевой зазор регулируется измнением толщины прокладки 7.

Подача воды в крнсталлизатор осуществляется онизу через штуцера 8, ввинчивающиеся в ко рпус 1 и своей головкой притягиваю15 Шие раепределительиьш коллектор к нижней ч а.сти нори i с а.

Охлаждающая камера, образсванная нор пусом и боковыми щеками 9, разделена выступамн щек на четное число вертикальных

20 каналов 10. соединенных между собой в верхней части Охлаждаюшей камеры. Каждый второй канал имеет индивидуальный подвод воды через штуцера 8, остальные канал»1 сое ди нены сливными отверстиями 11 с распреде 5 7HT87bH I I К0.7 ICIITOpO. ii 4.

Кристаллизатор имеет уcTpoIIcTeo для регули1рования подачи воды на входном трубопроводе 12 жристаллизатора II с.7ивном трубо зо гроводе 18 водосборнина.

400408

П р едм ет изобретения

Г !

© ( ф

71

Составитель М. Почтарев

Текред Л. Грачева

Ре,1актор E. Шепелева

1(оррсктор A. Дзесова

Заказ 7151 Изд. ¹ 1990 Тираж 755 Подписное

UE IHHI1I Государственного комитета Совета Мии стров СССР

iio делам изобретений и открь.Tilil

Москва, 3(-35, Раугиская нао., д. 1/5

Загорская типография

KpEIcTBëëèçà Tñ ð работает следующим ооразом.

По трубопроводу 12 с регулнровоч|ным устро1вствсм, позволяющим менять расход, вода через штуцера 8 подается в зону первичного охлаждения кристаллнзатора, т. е. в охлаждающую камеру 2. Под ни маясь по вертикаль ным ка налам 10, Вора в верхней части охлаждающей камеры пе рели вается в сливные ка налы н попа дает через отверстия 11 в распределительный коллектор 4. Коллектор 4 разделяет и напра вляет поток воды через щель 5 на охлаждаемый слито к и через отверстия б для отвода воды по трубопроводу

18 в водоcáорнип<, имеющий регулиро вочнос устройство для изме|нения количе ст ва отводимой во1ды.

Уменьшение количества отводи,мой в во досбор ник воды, ооглаоно уравнению неразрывности движения жидкссти, твриводит к увеличению расхода воды на вторичное охлаждение и наоборот.

Регулирование скорости истечения жидкости на слиток при неизмененном расходе воды на вторичное охлаждепие осуществляется изме некием щеле|вого зазора путем подбора толщины IIpctKëàäêè 7.

Для иоключення подъема охлаждающей

5 воды по усадо иному зазору между слитком и кристаллизатором зазор ме>иду сли иком и коллектором вы полнеп таким, что площадь его сечения больше площади сечения сливной щели не менее, че;I в 3 раза.

Кристаллизатср установок непрерывной разливки металлов, охлаждаемый ко рпус ко15 торого изготовлен соcтаlвным по высоте из двух частей, образующих щель для по дачи воды на выходящий из кристаллизатора слиток, отличаю цийся тем, что, с целью осуществления регули рGIBàiíèÿ и нтенсивности нто20 ричного охлаи<дения слит|ка независимо от расхода воды, подво димой к кристаллизатору, нижняя часть его выполнена в виде коллектора и снабжена сливными отверстиями, соединенными с .водосборником через регулировоч25 ное уст рой ст во.
