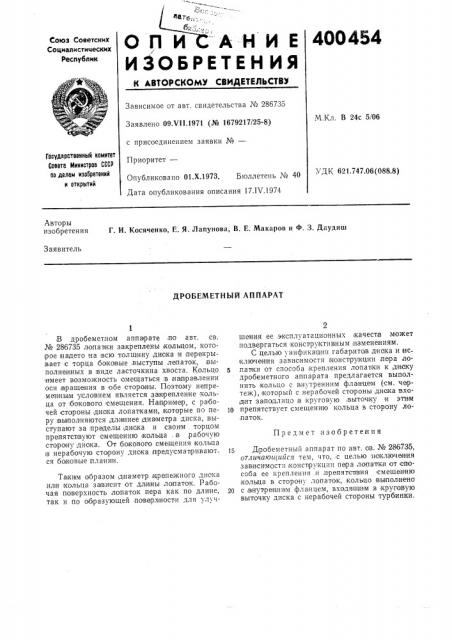

ДРОБЕМЕТНЫЙ АППАРАТ

Предмет изобретения

1 ,В дробеметном аппарате по авт. св. № 286735 лопаточки закреплены кольцом, котоIpoB надето на,всю толщину ди|ока и перекрывает с товарца боковые,выступы лепаток, выполненных в .виде ласточкина хвоста. Кольцо имеет возможность смещаться в,направлении оси серащения в обе стороны. Поэтому непременным условием является за крепление кольца от бокового смещения. Нацр имвр, с рабочей стороны диска лопатками, которые по перу 1BbltlloJIняются длиннее диа мет ра диска, выступают за пределы диска и своим торцом препягст вуют смещению кольца . в,.рабочую сторону диска. От бокового смещения кольца

tB нерабочую сторону диока п редусмат риваются боковые планки.

Таки м образом диаметр к репежного диска .или кольца зависит от длины лопаток. Рабочая поверхность лопаток пера как по длине, так и по о6разующей поверхности для улучщения ее эксплуатационных качеств может подвергаться конструктивным, изменениям.

С целью унификации габаритов диска .и ис ключвния зависимости конструкции лера ло.патки от способа, крепления лопатки к ди ску дробеметного аппарата предлагается выполнить кольцо с внутренним фланцем (см. чертеж), который с нерабочей стороны диска вход ит заподлицо,в круговую выточку и этим

10 препятствует смещению кольца в сторону лопатокк.

15 Д робеметньш аппарат по авт. св. № 286735, отличающийся тем, что, с целью исключения зависимости конспрукции пе ра IoIIBDKH от способа ее крепления и,првпягспвия смещвнию кольца в сторону лопаток, кольцо выполнено

20 с внут ренни м флавцем, входящснм в круговую выточку диска с нерабочей стороны турбинки.

4004=4
