Реферат

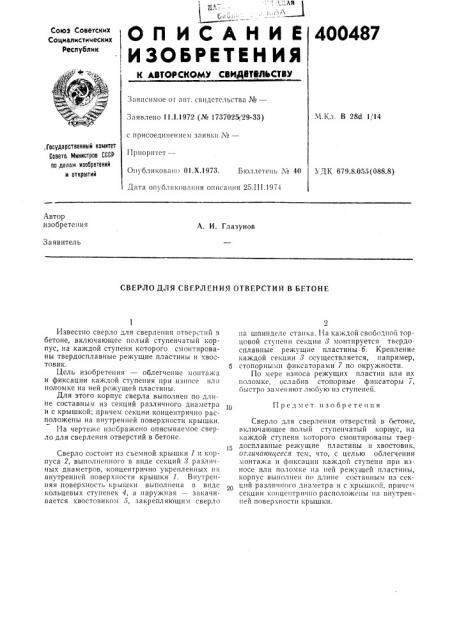

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

400487

Союз Советских

Социалистических

Реслублик к втоеском свидатвльств

Зависимое от авт. свидстсльства №вЂ”

М.Кл. В 28d 1/14

Заявлено 11.1.1972 (№ 1737025, 29-33) с присоединением заявки №вЂ”, Государственный комитет

Совета Министров СССРпо делам изобретений н открытий

П рпоритет—

Опубликовано 01.Х.1973. Бюллетень ¹ 40

Дата опубликования описания 25.III.1974

УДК 679.8.055 (088.8) Автор изобретения

А. И. Глазунов

Заявитель

СВЕРЛО ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ В БЕТОНЕ () на шпинделе станка. Иа каждой свободной торцовой ступени секции 8 монтируется твердо сплавные режущие пластины 6. Крепление каждой секции 8 осуществляется, например, 5 стопорнымп фиксаторами 7 по окружности.

По мере износа режущих пластин или их поломке, ослабив стопорные фиксаторы 7, быстро заменяют любую из ступеней, Сверло для сверления отверстий в сметоне, включающее полый ступенчатый корпус, на каждой ступени которого смонтированы твердосплавные режущие пластины н хвостовик, от,гичаюигееся тем, что, с целью облегчения монтажа и фиксации каждой ступени при из. носе или поломке на ней режущей пластины, корпус выполнен по длине составным из секций различного диаметра и с крышкой, причем секции концентрично расположены на внутренней поверхности крышки.

Известно сверло для сверленпя отверстий э бетоне, включающее полый ступенчатый корпус, на каждой ступени которого смонтированы твердосплавные режущие пластины и хвостовик, Цель изобретения — облегчение монтажа и фиксации каждой ступения при износе inи поломке на ней режущей пластины.

Для этого корпус сверла выполнен по длине составным из секций различного диаметра и с крышкой; причем секции концентрично расположены на внутренней поверхности крышки.

На чертеже изображено описываемое сверло для сверления отверстий в бетоне.

Сверло состоит из съемной крышки I и корпуса 2, выполненного в виде секций 8 различных диаметров, концентрично укрепленных на внутренней поверхности крышки 1. Внутренняя поверхность крышки выполнена в виде кольцевых ступенек 4, а наружная — закачивается хвостовиком 5, закрепляющим сверло

Предмет изобретения

400487

Сос гавитель В. Смыслов

Редактор Л. Туркова Техред Л. Богданова 1(орректоры Т. Хворова и В. Федулова

Заказ 7080 Изд. № 1994 Тираж 576 Подписное

ЦНИИП11 Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Загорская типография
