Инструмент для ощипки очковых линз

Инструмент для ощипки очковых линз

Иллюстрации

Показать все

Реферат



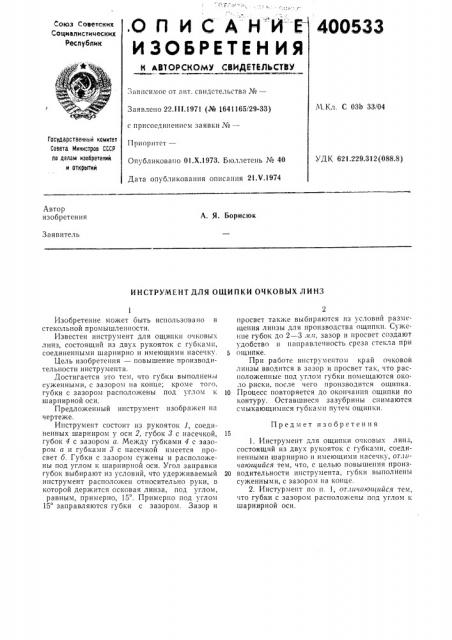

.OflHCAHHE

ИЗОБРЕТЕН ИЯ

400533

Союз Советских

Социалистических

Республик

Н АВТОРСКОМУ СВИДЕ7ЕЛЬСУВУ

Зависимое от HI3T. свидетельства №вЂ”

М.Кл. С ОЗЬ 33/04

Заявлено 22.1 I I.1971 (№ 1641165/29-33) с присоединением заявки №вЂ”

Приорптст—

Опубликовано 01.Х.1973. Бюллетень № 40

Дата опубликования описания 21.Ч.1974

Государственный коннтет

Совета Министров СССР по делан нзооретеннй и открытии

УДК 621,229.312(088.8) Автор изобретения

А. Я. Борисюк

Заявитель

ИНСТРУМЕНТ ДЛЯ ОЩИПКИ ОЧКОВЪ|Х ЛИНЗ а просвет также выбираются пз условий разм»щения линзы для производства ощппкп. Сужение губок до 2 — 3 .я.и, зазор и просвет создают удобство и направленность среза стекла при

5 ощипке.

При работе инструментом край очковои линзы вводится в зазор и просвет так, что расположенные под углом губки помещаются около риски, после чего производится ощипка.

10 Процесс повторяется до окончания ощипки по контуру. Оставшиеся зазубрины снимаются смыкающимися губками путем ощипки.

1. Инструмент для ощнпки очковых линз, состоящий из двух рукояток с губками, соединенными шарнирно и имеющими насечку, отличаюи|ийся тем, что, с целью повышения произ20 водительности инструмента, губки выполнены суженными, с зазором па конце.

2. Инстурмент по и. 1, отличаю цийся тем, что губки с зазором расположены под углом к шарнирной оси.

Изобретение может быть использовано в стекольной промышленности.

Известен инструмент для ощипкп очковых линз, состоящий из двух рукояток с губками, соединенными шарнирно и имеющими насечку.

Цель изобретения — повышение производительности инструмента.

Достигается это тем, что губки выполнены суженными, с зазором на конце; кроме того, губки с зазором расположены под углом к шарнирной оси.

Предложенный инструмент изображен на чертеже.

Инструмент состоит из рукояток 1, соединенных шарниром у оси 2, губок 8 с насечкой, губок 4 с зазором а. Между губками 4 с зазором а н губками 3 с насечкой имеется просвет б. Губки с зазором сужены и расположены под углом к шарнирной оси. Угол заправки губок выбирают из условий, что удерживаемый инструмент расположен относительно руки, в которой держится осковая линза, под углом, равным, примерно, 15 . Примерно под углом

15 заправляются губки с зазором, Зазор и

Предмет изобретения

400533

A-A

Составитель М. Стоянова

Техред T. Курилко Корректор Е, Миронова

Редактор Л. Туркова

Заказ 7549

Загорская типография

Изд. № 2033 Тираж 496 Подпнсиос

ЦНИИПИ Государственного когиитста Совета Министров СССР ио делам изобретений и открытий

Москва, Ж-35, Раушская иаб., д. 4)5
