Стекло, непрозрачное в ультрафнолетовой области спектра

Стекло, непрозрачное в ультрафнолетовой области спектра

Иллюстрации

Показать все

Реферат



400540

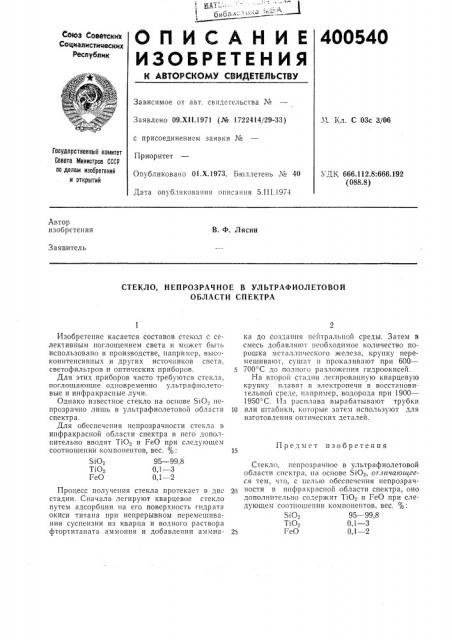

ОПИСАНИЕ

ИЗОБРЕТЕН И Я к лвто скомь свидетельствь

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 09.Х11.1971 (№ 1722414/29-33) с присоединением заявки №

Приоритет

Опубликовано OI.Õ.1973. Бюллетень ¹ 40

Дата опубликования описания 5.III.!974

М. Кл. С 03с 3/06

Государственный комитет

Совета Министров СССР аа делам изобретений н открытий

УДК 6G6.112.8:666.192 (088.8) Автор изобретения

В. Ф. Лясин

Заявитель

СТЕКЛО, Н ЕПРОЗРАЧ НОЕ В УЛЬТРАФИОЛЕТОВОЙ

ОБЛАСТИ СПЕКТРА

Предмет изобретения

Изобретение касается составов стекол с селект ивным поглощением света и может быть использовано в производстве, например, высокоинтенсивных и других источников света, светофильтров и оптических приборов.

Для этих приборов часто требуются стекла, поглощающие одновременно ультрафиолетовые и инфракрасные лучи;

Однако известное стекло иа основе SiO- непрозрачно лишь в ультрафиолетовой области спектра.

Для обеспечения непрозрачности стекла в инфракрасной области спектра в него дополнительно вводят Ti02 и FeO при следующем соотношении компонентов, вес. о о:

SiO 95 — 99,8

TiO2 0,1 — 3

FeO 0,1 — -2

Процесс получения стекла протекает в две стадии. Сначала легируют кварцевое стекло путем адсорбции на его поверхность гидрата окиси титана при непрерывном перемешиваиии суспензии из кварца и водного раствора фтортитаната аммония и добавлении аммиака до создания нейтральной среды. Затем в смесь добавляют необходимое количество порошка металлического железа, крупку перемешивают, сушат и прокалпвают при 600—

700 С до полного разложения гидроокисей.

На второй стадии легированную кварцевую крупку плавят в электропечи в восстановительной среде, например, водорода при 1900—

1950 С. Из расплава вырабатывают трубки

10 или штабики, которые затем используют для изготовления оптических деталей.

Стекло, непрозрачное в ультрафиолетовой области спектра, ца основе SiOq, отличающееся тем, что, с целью обеспечения епрозрач2О ности в инфракрасной области спектра, оио дополнительно содержит Т10 и ГеО при следующем соотношении компонентов, вес. о о:

SiO 95 — 99,8

TiOе 0,1 — 3

25 ГеО 0,1 — 2
