Клисб 2п,11

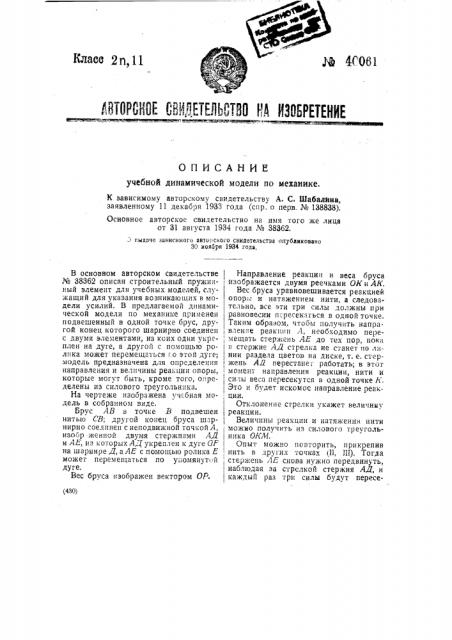

АИОРСНОЕ ОьИ,ЩТЕЛЬОТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ учебной динамической модели по механике.

К зависимому авторскому свидетельству А. С. Шабалйна, заявленному 11 декабря 1933 года (спр. о перв. № 138838).

Основное авторское свидетельство на имя того же лица от 31 августа 1934 года № 38362.. > гыдаче зависимого авторского свндетеаьства опубликовано

30 ноября 1934 года, I 3O) В основном авторском свидетельстве № 38362 описан строительный пружинный элемент для учебных моделей, служащий для указания возникающих в модели усилий. В предлагаемой динамической модели по механике применен подвешенный в одной точке брус, другой конец которого шарнирно соединен с двумя элементами, из коих один укреплен на дуге, а другой с помощью ролика может перемещаться г.о этой дуге; модель предназначена для определения направления и величины реакции опоры, которые могут быть, кроме того, î":ределены из силового треугольника.

На чертеже изображена учебная модель в собранном виде.

Брус АВ в точке В подвешен нитью СВ; другой конец бруса шарнирно соединен с неподвижной точкой А, изобр женной двумя стержнями АЯ и АЕ, из которых АД укреплен к дуге GF на шарнире Д, а АЕ с помощью ролика Е может перемещаться по упомянут. и ду ге.

Вес бруса изооражен вектором ОР.

Н аправление реакции и веса бруса, изображается двумя реечками ОКи АК.

Вес бруса уравновешивается реакцией опорь. и натяжением нити, а следова, тельно, все эти три силы должны при равновесии пересек"-ться в одной точке. Таким образом, чтобы получить напра jвление реакции А, необходимо пере" мещать стержень АЕ до тех пор, пока

I г, стержне АД стрелка не станет по ли нии раздела цветов на диске, т. е. стер-! жень АД перестане г работать; в этот момент направления реакции, нити и

I силы веса пересекутся в одной точке Ь. !

| Это н будет искомое направление реак; ции.

Отклонение стрелки укажет величину реакции.

Величины реакции и натяжения нити

; можно получить из силового треуголь ника ОКМ.

Опыт можно повторить, прикрепив нить в других точках (11, III), Тогда

,.стержень ЛЕ снова нужно передвинуть, наблюдая за стрелкой стержня АД, и каждый раз три силы будут пересе
