Реферат

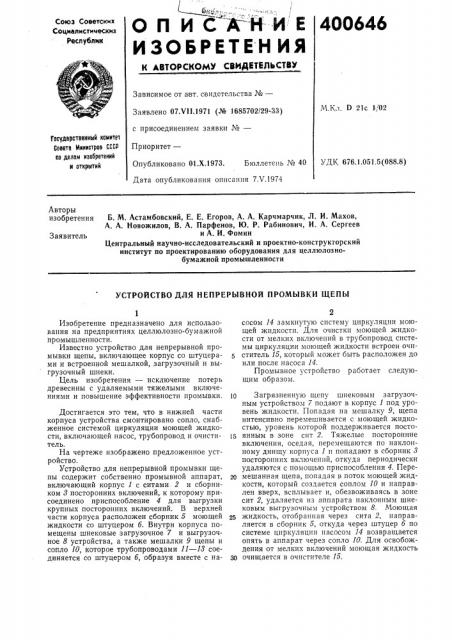

ОП ИСАЙИ Е

ИЗОБРЕТЕН ИЯ

400646

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М.Кл. D 21с 1 02

Заявлено 07.VI1.1971 (№ 1685702/29-33) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 01.Х.1973. Бюллетень № 40 УДК 676.1.051.5(088.8)

Дата опубликования описания 7Х.1974

Государственный камите1

Совета Министров СССР

IIo делам изаоретений и открытий

Авторы изобретения

Б. М. Астамбовский, Е. Е. Егоров, А, А. Карчмарчик, Л. И. Махов, А. А. Новожилов, В. А. Парфенов, Ю. P. Рабинович, И. А. Сергеев и А. И. Фомин

Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлознобумажной промышленности

Заявитель

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ ПРОМЫВКИ ЩЕПЫ

Изобретение предназначено для использования на предприятиях целлюлозно-бумажной промышленности.

Известно устройство для непрерывной промывки щепы, включающее корпус со штуцерами и встроенной мешалкой, загрузочный и выгрузочный шнеки.

Цель изобретения — исключение потерь древесины с удаляемыми тяжелыми включениями и повышение эффективности промывки. IQ

Достигается это тем, что в нижней части корпуса устройства смонтировано сопло, снабженное системой циркуляции моющей жидкости, включающей насос, трубопровод и очисти- 15 тель.

На чертеже изображено предложенное устройство.

Устройство для непрерывной промывки щепы содержит собственно промывной аппарат, 20 включающий корпус 1 с ситами. 2 и сборником 8 посторонних включений, к которому присоединено приспособление 4 для выгрузки крупных посторонних включений. В верхней части корпуса расположен сборник 5 моющей жидкости со штуцером 6. Внутри корпуса помещены шнековые загрузочное 7 и выгрузочное 8 устройства, а также мешалки 9 щепы и сопло 10, которое трубопроводами 11 — 18 соединяется со штуцером 6, образуя вместе с на- 30

2 сосом 14 замкнутую систему циркуляции моющей жидкости. Для очистки моющей жидкости от мелких включений в трубопровод системы циркуляции моющей жидкости встроен очиститель 15, который может быть расположен до или после насоса 14.

Промывное устройство работает следующим образом.

Загрязненную щепу шнековым загрузочным устройством 7 подают в корпус 1 под уровень жидкости. Попадая на мешалку 9, щепа интенсивно перемешивается с моющей жидкостью, уровень которой поддерживается постоянным в зоне сит 2. Тяжелые посторонние включения, оседая, перемещаются по наклонному днищу корпуса 1 и попадают в сборник 8 посторонних включешш, откуда периодически удаляются с помощью приспособления 4. Перемешанная щепа, попадая в поток моющей жидкости, который создается соплом 10 и направлен вверх, всплывает и, обезвоживаясь в зоне сит 2, удаляется из аппарата наклонным шнековым выгрузочным устройством 8. Моющая жидкость, отобранная через сита 2, направляется в сборник 5, откуда через штуцер 6 по системе циркуляции насосом 14 возвращается опять в аппарат через сопло 10. Для освобождения от мелких включений моющая жидкость очищается в очистителе 15.

400646

Предмет изобретения

Составитель Н. Цветкова

Техред Л. Грачева Корректор М. Лейзерман

Редактор Л. Туркова

Заказ 7548 Изд. № 2030 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Загорская типография

Устройство для непрерывной промывки щепы, включающее корпус со штуцерами и встроенной мешалкой, загрузочный и выгрузочный шнеки, отличающееся тем, что, с целью исключения потерь древесины с удаляемыми тяжелыми включениями и повышения эффективности промывки, в нижней части корпуса смонтировано сопло, снабженное системой циркуляции моющей жидкости, включающей насос, трубопровод и очиститель.
