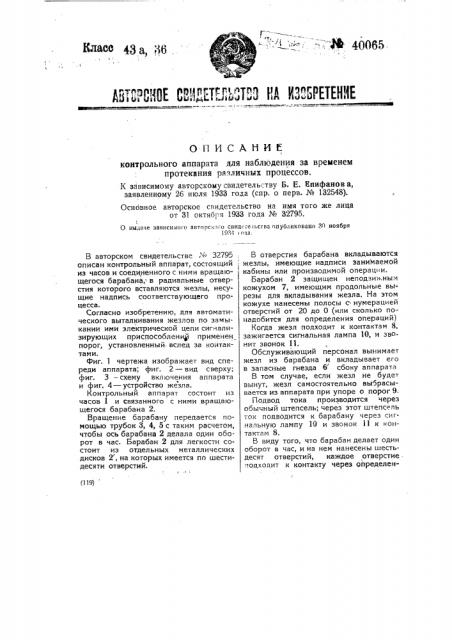

АВТСРСНОЕ СВЦЕТЕЛиЛЭ HII ИЗОБРЕТЕНИЕ

ОП ИСАНИНА контрольного аппарата для наблюдения за временем протекания раали ных процессов.

К зависимому авторскому свидетельству Б, Е. Ипифанов а, заявленному 26 июля 1933 года (спр. о перв. № 132548).

Основное авторское свидетельство на имя того же лица от 31 октября 1933 года № 32795.

О выдаче зависимого авторсаого свидегельсгва опубликовано 30 ноября

19З-1 ола. (2 19) В авторском свидетельстве Х 32795 описан контрольный аппарат, состоящий из часов и соединенного с ними вращающегося барабана,: в радиальные отверстия которого вставляются жезлы, несущие надпись соответствующего процесса.

Согласно изобретению, для автоматического выталкивания жезлов по замыкании ими электрической цепи сигнализирующих приспособлени применен порог, установленный- вслед за контактами.

Фиг. 1 чертежа изображает вид спереди аппарата; фиг. 2 — вид сверху; фиг. 3 — схему включения аппарата и фиг. 4 — устройство жезла.

Контрольный аппарат состоит из часов 1 и связанного с ними вращающегося ба ра ба на 2.

Вращение барабану передается помощью трубок 3, 4, 5 с таким расчетом, чтобы ось барабана 2 делала один оборот в час. Барабан 2 для легкости состоит из отдельных металлических дисков 2, на которых имеется по шестидесяти отверстий.

В отверстия барабана вкладываются жезлы, имеющие надписи занимаемой ! кабины или производимой операции.

Барабан 2 защищен неподзии.ным кожухом 7, имеющим продольные вь!резы для вкладывания жезла. На этом кожухе нанесены полосы с нумерацией отверстий от 20 до 0 (или сколько понадобится для определения операций)

Когда жезл подходит к конта кта м 8, зажигается сигнальная лампа 10, и звонит звонок 11.

Обслуживающий персонал вынимает жезл из барабана и вкладывает его в запасные гнезда 6 сбоку аппарата

В том случае, если жезл не будет вынут, жезл самостоятельно выбрасывается из аппарата при упоре о порог 9.

Подвод тока производится через обычный штепсель; через этот штепсель ток подводится к барабану через сигнальную лампу 1О и звонок 11 к контактам 8.

B виду того, что бараоан делает один оборот в час, и на нем нанесены шестьдесят отверстий, каждое отверстие подходит к контакту через определенК зависимому авторскому свидетельству Б. Е. Епифанова - 40065 иг!
