СВОБОДНО ВИХРЕВОЙ НАСОС патрубок 2 в камеру А. Часть жидкости, пройдя отверстия а, освобождается от крупных частиц и поступает в рабочее колесо, где приобретает кинетическую энергию, а затем через щель б выбрасывается в камеру А, где смешивается с основным потоком. Таким образом, перекачнваемая жидкость исходного состава под давлением нагнетания через патрубок 3 поступает в транспортный трубопро1О воД.

Крупные включения, задержавшиеся на решетке, образованной отверстиями а, сбрасываются центробежной силой в основной поток, чем достигается самоочищение решетки.

20 Свободно вихревой насос с лопаточным рабочим колесом, отличающийся тем, что, с целью повышения напора насоса, к лопаткам колеса со стороны всасывания прикреплен конический диск с отверстиями в его цент25 ральной части и внешним радиусом, меньшим радиуса лопаток.

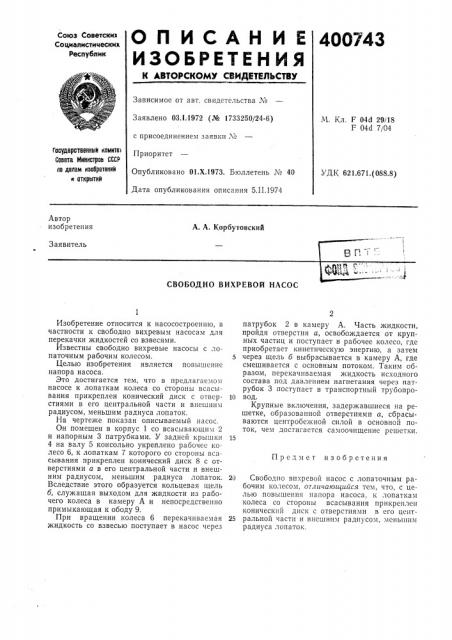

Изобретение относится к насосостроению, в частности к свободно вихревым насосам для перекачки жидкостей со взвесями.

Известны свободно вихревые насосы с лопаточным рабочим колесом.

Целью изобретения является повышение напора насоса.

Это достигается тем, что в предлагаемом насосе к лопаткам колеса со стороны всасывания прикреплен конический диск с отверстиями в его центральной части и внешним радиусом, меньшим радиуса лопаток.

На чертеже показан описываемый насос.

Он помещен в корпус 1 со всасывающим 2 и напорным 3 патрубками. У задней крышки

4 на валу 5 консольно укреплено рабочее колесо 6, к лопаткам 7 которого со стороны всасывания прикреплен конический диск 8 с отверстиями а в его центральной части и внешним радиусом, меньшим радиуса лопаток.

Вследствие этого образуется кольцевая щель б, служащая выходом для жидкости из рабочего колеса в камеру А и непосредственно примыкающая к ободу 9.

При вращении колеса 6 перекачиваемая жидкость со взвесью поступает в насос через

Предмет изобретения

40О743

Составитель P. Раскин

Техред Л, Грачева

Корректоры: О. Тюрина и Е. Блюмина

Редактор Т. Горячева

Типография, пр. Сапунова, 2

Заказ 106/13 Изд. № 2064 Тираж 678 Подписное

Е1НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
