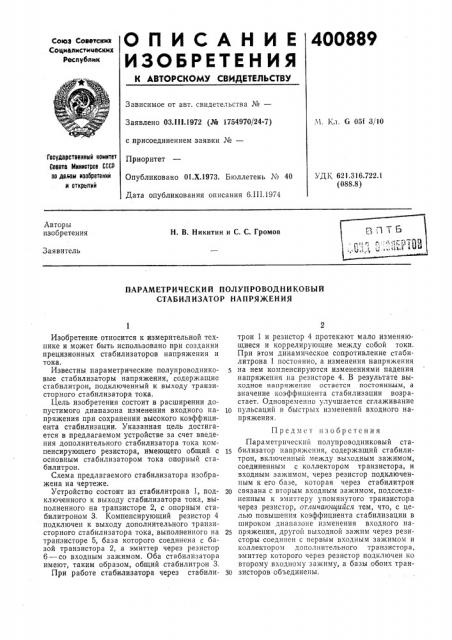

400889

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советекии

Соцмалмстмцеских

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено ОЗЛ!1.1972 (№ 1754970/24-7) с присоединением заявки №вЂ”

Приоритет

Опубликовано 01.Х.1973. Бюллетень ¹ 40

Дата опубликования описания 6.III.1974.Ч. Iхл. 6 05f 3/10

Государственный иомитет

Совета Министров СССР оо доим изобретении

И OTKPblTHH

УДК 621.316.722.1 (088.8) Авторы изобретения

Н. В. Никитин и С. С. Громов

Заявитель

ПАРАМЕТРИЧЕСКИЙ ПОЛУПРОВОДНИКОВЫЙ

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Изобретение относится к измерительной технике и может быть использовано при создании прецизионных стабилизаторов напряжения и тока.

Известны параметрические полупроводниковые стабилизаторы напряжения, содержащие стабилитрон, подключенный к выходу транзисторного стабилизатора тока.

Цель изобретения состоит в расширении допустимого диапазона изменения входного напряжения при сохранении высокого коэффициента стабилизации. Указанная цель достигается в предлагаемом устройстве за счет введения дополнительного стабилизатора тока компенсирующего резистора, имеющего общий с основным стабилизатором тока опорный стабилитрон.

Схема предлагаемого стабилизатора изображена на чертеже.

Устройство состоит из стабилитрона 1, подключенного к выходу стабилизатора тока, выполненного на транзисторе 2, с опорным стабилитроном 3. Компенсирующий резистор 4 подключен к выходу дополнительного транзисторного стабилизатора тока, выполненного на транзисторе 5, база которого соединена с базой транзистора 2, а эмиттер через резистор

6 — со входным зажимом, Оба стабилизатора имеют, таким образом, общий стабилитрон 3.

При работе стабилизатора через стабилитрон 1 и резистор 4 протекают мало изменяющиеся и коррелирующие между собой токи.

При этом динамическое сопротивление стабилитрона 1 постоянно, а изменения напряжения на нем компенсируются изменениями падения напряжения на резисторе 4. В результате выходное напряжение остается постоянным, а значение коэффициента стабилизации возрастает. Одновременно улучшается сглаживание пульсаций и быстрых изменений входного напряжения.

Предмет изобретения

Параметрический полупроводниковый стабилизатор напряжения, содержащий стабилитрон, включенный между выходным зажимом, соединенным с коллектором транзистора, и входным зажимом, через резистор подключенным к его базе, которая через стабилитрон

2р связана с вторым входным зажимом, подсоединенным к эмиттеру упомянутого транзистора через резистор, отличающийся тем, что, с целью повышения коэффициента стабилизации в широком диапазоне изменения входного на2S пряжения, другой выходной зажим через резисторы соединен с первым входным зажимом и коллектором дополнительного транзистора, эмиттер которого через резистор подключен ко второму входному зажиму, а базы обоих транЗр зисторов объединены.
