Патент ссср 400916
Иллюстрации
Реферат

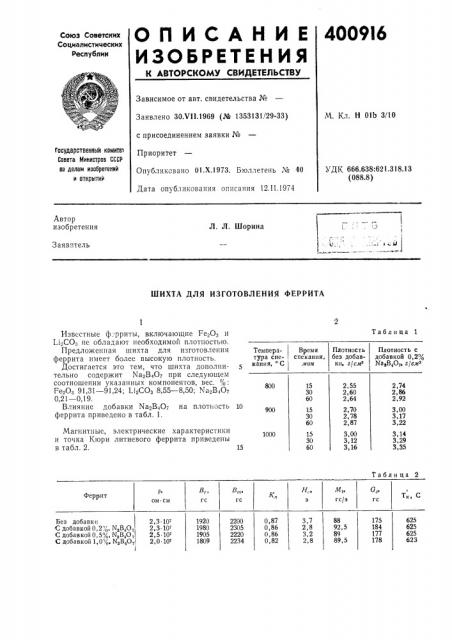

4009L6
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Заявлено ЗОХ!1.1969 (№ 1353131/29-33) с присоединением заявки №
Приоритет
Опубликовано 01.X.1973. Бюллетень ¹ 40
Дата опубликования описания 12.11.1974
M. Кл. Н Olb 3/10
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
УДК 666.638:621.318.13 (088.8) Автор изобретения
Л. Л. Шорина
Заявитель
ШИХТА ДЛЯ ИЗГОТОВЛЕНИЯ ФЕРРИТА
Известные ф. рриты, включающие FBgOg u
I 4СОз не обладают необходимой плотностью.
Предложенная шихта для изготовления феррита имеет более высокую плотность.
Достигается это тем, что шихта дополнительно содержит Na B407 при следующем соотношении указанных компонентов, вес. /o.. т.е20з 91,31 — 91,24; LiqCOq 8,55 — 8,50; Ма7В407
0,21 — 0,19.
Влияние добавки Ма В407 на плотность феррита приведено в табл. 1.
Таблица 1
Темпера- Время тура спе-, спекания, Плотность без добавки, г/см
Плотность с добавкой 0,2%
Иа,В40„г/ела кания, С мин
2,74
2,86
2,92
2,55
2,60
2,64
800
900
2,70
2,78
2,87
3,00
3,17
3,22
Магнитные, электрические характеристики и точка Кюри литиевого феррита приведены в табл. 2. 15
3,14
3,29
3,35
3,00
3,12
3,16
1000
Таблица 2
hf1„ гс/э в„ в„„ р>
Т», С
Феррит
rc ом.см
Без добавк и
>С добавкой 0,2%, N,В,07 С добавкой 0,5О%, N,Â,Î, С добавкой 1 0%> N2Â40
623
184
177
178
3,7
2,8
3,2
2,8
88
92,5
89
89,5
0,87
0,86
0,86
0,82
1809
2,3 107
2,3.107
2,5.10
2,0 107
2234
4009!6
Предмет изобретения
Составитель К. Тарасевич
Техред 3. Тараненко
Редактор Е, Дайч
Корректор В. Брыксина
Заказ 254/10 Изд. К 2005 Тираж 780 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-З5, Раугпская наб., д. 4!5
Типография, пр. Сапунова. 2
Шихта для изготовления феррита, включающая Fe.O>, LiqCO>, отлича!ощаяся тем, что, с целью повышения плотности, она дополнительно содержит Na B<0> при следующем соотношении указанных компонентов, вес. /о. Ре Оз 91,31 — 91,24; LlgCOg 8,55 — 8,50;
NaB От 0,21 — 0,19.
