Союз Советских
Социалистических
Республик

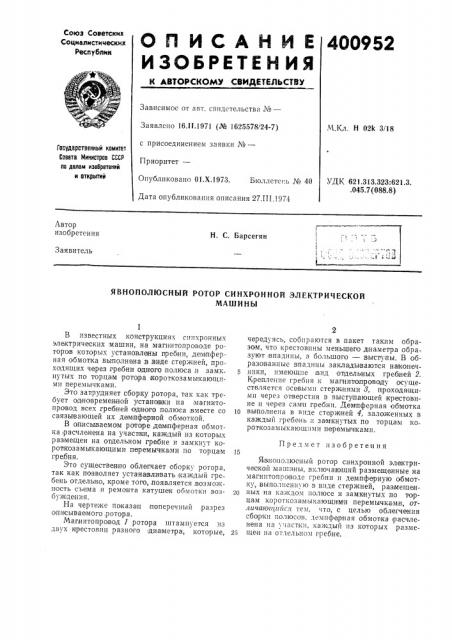

ОЛ ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
400952
Зависимое от авт. свидетельства ¹â€”
М.Кл. Н 02k 3/18
Заявлено 16.ll.1971 (№ 1625578!24-7) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 01.Х.1973. Бюллетень № 40
Дата опубликования описания 27.П1.1974
Государственный комитет
Совета Министров СССР па делам иэоеретений и открытий
УДК 621.313.323:621.3..045.7 (088.8) Автор изобретения
Н. С. Барсегян
j
1 i ii 53
Заявитель
ЯВНОПОЛЮСНЫЙ РОТОР СИНХРОННОЙ ЭЛЕКТРИЧЕСКОЙ
МАШИНЫ
Предмет изобретения
1
В известных конструкциях синхронных электрических машин, на магнитопроводе рогоров которых установлены пребнп, де мпферная обмотка выполнена в,виде стержней, проходящих через гребни одного полюса и замкнутых по торцам ротора корогкозамьнкаюгцими перемычками.
Это затрудняет сборку ротора, гак как требует одновременной установки на гмагнитопровод всех гребней од ного полюса вместе со связывающей их демпфер ной обмоткой.
В олисьгваемом роторе дем пферная обмотка расчленена на участки, каждый из которых размещен на опдельном гребне и замкнут корогкозамыкающими перемычкагми по торцам гребня.
Это существенно облегчает оборку ротора, так как позволяет устанавливатыкаждый гребень отдельно, кроме того,,появляется возможность съема .и ремонта катушек обмотки возбуждения.
На чертеже показан поперечный разрез описываемого ротора.
Магнитопровод 1 ротора штампуется из двух ирестовин разного диамепра, которые, 2 чередуясь, собираются в пакет таким образом, что крестовины меньшего д иамегра образуют впадины, а большого — выступы. В образованные впадины закладываются нако нечники, имеющие вид отдельных гребней 2.
Крепление гребня и магнигопроводу осуществляется осевыми стержнями 8, п роходящимп через отверстия в выступающей крестовине и через сами гребни. Демпферная обмотка
1р выполнена в вггде стержней 4, заложенных в каждый гребень и замкнутых по торцагм корогкозамыкающимп перемычками.
Явнополюсный ротор синхронной электрической машины, включающий размещенные на магнитопроводе гребни и демпферную обмотку, выполненную в виде стержней, размещен2р пых на каждом полюсе и замк нутьгх по торцам короткозамыкающими перемычг ами, отличагонишся тем, что, с целью облегчения сборки полюсов..гемпферная обмогка расчленена на участки, каждый пз которых разме25 щен на отдельном гребне.
400952
Составитель М. Подгорная
Тсехред T. Курнлко Корректор Л. Новожилова
Редактор В. Левятов
Загорская типография
Заказ 7051 Изд. № 1986 Тираж 755 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
