Реферат



И 40098

Елэео 46 f, g,,, АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

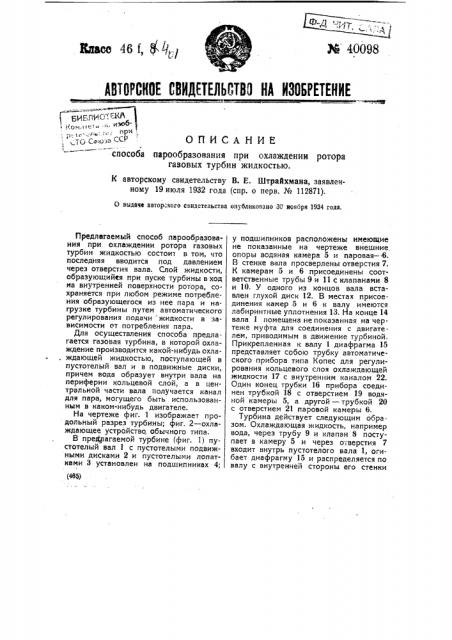

У4В1ЩО ол,, (Q аь п и " Т С С." =СР ОПИСАНИЕ способа парообразования при охлаждении ротора газовых турбин жидкостью.

К авторскому свидетельству В. Е. Штрайхмана, заявленному 19 июля 1932 года (спр. о перв. № 112871).

0 выдаче автор. кого свидетельства олубликовано ЗО ноября 1934 года, (46ф) Предлагаемый способ парообразования при охлаждении ротора газовых турбин жидкостью состоит в том, что последняя вводится под давлением через отверстия вала. Слой жидкости, образующийея при пуске турбины в ход иа внутренней поверхности ротора, сохраняется при любом режиме потребления образующегося из нее пара и нагрузке турбины путем автоматического регулирования подачи жидкости в зависимости от потребления пара. ,Цля осуществления способа предлагается газовая турбина, в которой охлаждение производится какой-нибудь охла, ждающей жидкостью, поступающей в пустотелый вал и в подвижные диски, причем вода образует внутри вала на периферии кольцевой слой, а в центральной части вала получается канал для пара, могущего быть использованным в каком-нибудь двигателе.

На чертеже фиг. 1 изображает продольный разрез турбины; фиг. 2 — охлаждающее устройство, обычного типа.

В предлагаемой турбине (фиг. 1) пустотелый вал 1 с пустотелыми подвижными дисками 2 и пустотелыми лопатками 3 установлен на подшипниках 4; у подшипников расположены имеющие не показанные на чертеже внешние опоры водчная камера 5 и паровая--6.

В стенке вала просверлены отверстия 7.

К камерам 5 и 6 присоединены соответственные трубы 9 и 11 с клапанами 8 и 10. У одного из концов вала вставлен глухой диск 12. В местах присое. динения камер 5 и 6 к валу имеются лабиринтные уплотнения 13. На конце 14 вала 1 помещена не показанная на чертеже муфта для соединения с двигателем, приводимым в движение турбиной.

Прикрепленная к валу 1 диафрагма 15 представляет собою трубку автоматического прибора типа Копес для регулирования кольцевого слоя охлаждающей жидкости 17 с внутренним каналом 22.

Один конец трубки 16 прибора соединен трубкой 18 с отверстием 19 водяной камеры 5, а другой — трубкой 20 с отверстием 21 паровой камеры 6.

Турбина действует следующим образом, Охлаждающая жидкость, например вода, через трубу 9 и клапан 8 поступает в камеру 5 и через отверстия 7 входит внутрь пустотелого вала 1, огибает диафрагму 15 и распределяется по валу с внутренней стороны его стенки фиг 2

Эксперт Л. ф, Нагель

Редактор Ю. Н. Герма

Предмет и зоб рете н и я.

Способ парообразования при охлаждении ротора газовых турбин жидкостью, вводимой под давлением через отверстия вала, отличагоШййся тем, что образовавшийся при пуске турбийы в ход слой жидкости на внутренней периферийной поверхности ротора сохраняется при любом режиме потребления образующегося из нее пара и нагрузке турбины путем автоматического регулирования подачи охлаждающей жидкости в зависимости от потребления пара.
