4OIOI4

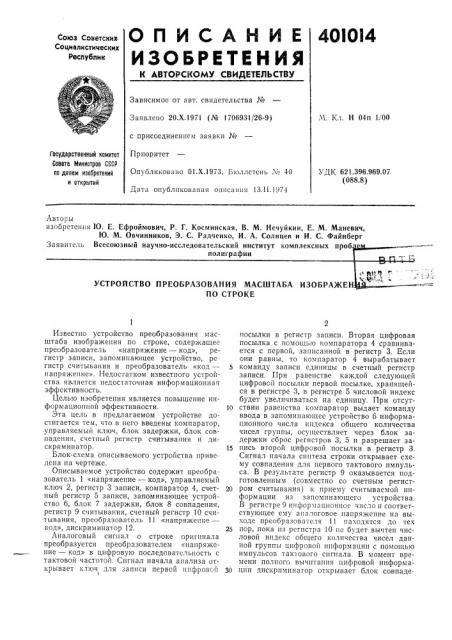

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ
Союз Созетсни1ь.
Социалистичесних
Респу6лин
Зависимое от авт. свидетельства №
Заявлено 20.Х.1971 (¹ 1706931/26-9) с присоединением заявки ¹
Приоритет
Опубликовано 01.Х.1973. Бюллетень ¹ 40
Даты опубликования описания 13.!!.1974
Ч. Кл. Н 04п 1/00
Государственный комитет
Совета Министров СССР па делам изааретений и открытий
УДК 621.396.969.07 (088.8) Авторы изобретения 10. Е. Ефроймович, P. Г. Косминская, В. М. Нечуйкин, Е. М. Маневич, 1О. М. Овчинников, 3. С. Радченко, И. А. Солнцев и И. С. Файнберг
Заявитель Всесоюзный научно-исследовательский институт комплексных проб полиграфии
Г"
УСТРОЙСТВО ПРЕОБРАЗОВАНИЯ МАСШТАБА ИЗОБРА)КЕН
ПО СТРОКЕ
Известно устройство преобразования масштаба изображения по строке, содержащее преобразователь «напряжение — код», регистр записи, запоминающее устройство, ре гистр считывания и преобразователь «код— напряжение». Недостатком известного устройства является недостаточная информационная эффективность.
Целью изобретения является повышение информационной эффективности.
Эта цель в предлагаемом устройстве достигается тем, что в него введены компаратор, управляемый ключ, блок задержки, блок совпадения, счетный регистр считывания и дискриминатор.
Блок-схема описываемого устройства приведена на чертеже.
Описываемое устройство содержит преобразователь 1 «напряжение — код», управляемый ключ 2, регистр 3 записи, компаратор 4, счетный регистр 5 записи, запоминающее устройство 6, блок 7 задержки, блок 8 совпадения, регистр 9 считывания, счетный регистр 10 считывания, преобразователь 11 «напряжение— код», дискриминатор 12.
Аналоговый сигнал о строке орипшала преобразуется преобразователем «напряжение — код» в цифровую последовательность с тактовой частотой. Сигнал начала анализа открывает ключ для записи первой цифровой I посылки в регистр записи. Вторая цифровая посылка с помощь|о компаратора 4 сравнивается с первой, записанной в регистр 3. Если они равны, то компаратор 4 вырабатывает команду записи единицы в счетный регистр записи. При равенстве каждой следующей цифровой посылки первой посылке, хранящейся в регистре 3, в регистре 5 числовой индекс будет увеличиваться на единицу. При отсут10 ствии равенства компаратор выдает команду ввода в запоминающее устройство 6 информационного числа индекса общего количества чисел группы, осуществляет через блок задержки сброс регистров 3, 5 и разрешает за15 пись второй цифровой посылки в регистр 3.
Сигнал начала синтеза строки открывает схему совпадения для первого тактового импульса. В результате регистр 9 оказывается подготовленным (совместпо со счетным регист20 ром считывания) к приему считываемой информации из запоминающего устройства.
В регистре 9 информационное число н соответствующее ему аналоговое напряжение на выходе преобразователя 11 находятся до тех
25 пор, пока из регистра 10 не будет вычтен числовой индекс общего количества чисел данной группы цифровой информации с помощью импульсов тактового сип. ала. В момент времени полпогG вычитания цифровой информа30 цпи дискриминатор открывает блок совпадеВЫ14
UHC
Составите.7t С, Волвнова
Тсхред Е. Ьорнсова
Редактор T. Ларина
1(оррсктор Е. Хмелева
Заказ 268у11 1е 2066 Тираж 678 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам кзопрстений и открытий
Москва, М(-36, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ния 8, в регистры 9, 10 вводится информация следующей строки из запоминающего ус ройства.
В регистрах 3 и 10 записывается числогой индекс, равный n — 1, где n — общее количество цифровых посылок данной группы одинаковых чисел. Кроме того, в случае переполнения регистра 5 им вырабатывается команда, аналогичная команде, вырабатываемой компаратором при неравенстве цифровых посылок.
Таким образом, максимально возможное количество одинаковых цифровых посылок группы, «записываемых» в одну строку запоминающего устройства, определяется количеством разрядов строки.
Предмет изобретения
Устройство преобразования масштаба изображения по строке, содержащее последовательно соединенные преобразователь «напряжения — код», на вход которого поданы аналоговый сигнал и сигнал записывающей тактовой частоты, регистр записи, запоминающее устройство, регистр считывания, на вход которого подан сигнал считывающей тактовой частоты, и преобразователь «код — напряжепие», отличающееся тем, что, с целью ювышсния информационной эффективности к выходу преобразователя «напряжение — ко;,>. подключены первьш вход компаратора и вход
5 управляемого ключа, выход которого соединен со входом регистра записи, выходом соединенного со входом запоминающего устроиства и со вторым входом комнаратора, один выход которого соединен со вторым входом
10 запоминающего устройства, через блок задержки, второй вход которого соединен с выходом. с-.етного регистра записи, включенного между вторым выходом компаратора и третьим входом запоминающего устройства, при15 чем второй выход блока задержки соединен со входами управляемого ключа и регистра записи, а второй выход запоминающего устройства соединен со входом блока совпадения через последовательно соединенные счетный
20 регистр считывания, на второй вход которого подан сигнал начала синтеза строки, и дискриминатор, причем на два других входа блока совпадения поданы сигнал считывающей тактовой частоты и сигнал начала синте25 за строки, а выход блока задержки соединен с запоминающим устройством и с регистром считывания.
