Реферат



4010 7I

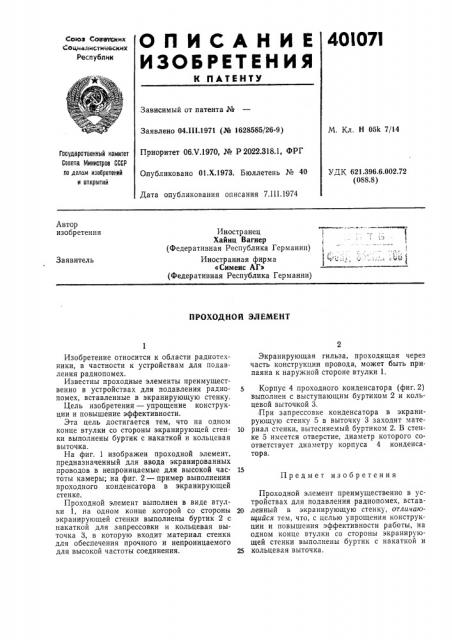

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Соми Советеким

С@цм«лмстмч@@@мх

Республик

Зависимый от патента №

Заявлено 04 111.1971 (Ko 1628585/26-9)

Приоритет 06Х.1970, № P 2022.318.1, ФРГ

Опубликовано 01.Х.1973. Бюллетень № 40

Дата опубликования описания 7.III.1974

М. Кл. Н 05k 7(14

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий

УДК 621.396.6.002.72 (088.8) Автор изобретения

Иностранец

Хайнц Вагнер (Федеративная Республика Германии) Иностранная фирма

«Сименс АГ» (Федеративная Республика Германии) Заявитель

ПРОХОДНОЙ ЭЛЕМЕНТ

Изобретение относится к области радиотехники, в частности к устройствам для подавления радиопомех.

Известны проходные элементы преимущественно в устройствах для подавления радиопомех, вставленные в экранирующую стенку.

Цель изобретения — упрощение конструкции и повышение эффективности.

Эта цель достигается тем, что на одном конце втулки со стороны экранирующей стенки выполнены буртик с накаткой и кольцевая выточка.

На фиг. 1 изображен проходной элемент, предназначенный для ввода экранированных проводов в непроницаемые для высокой частоты камеры; на фиг. 2 — пример выполнения проходного конденсатора в экранирующей стенке.

Проходной элемент выполнен в виде втулки 1, на одном конце которой со стороны экранирующей стенки выполнены буртик 2 с накаткой для запрессовки и кольцевая выточка 3, в которую входит материал стенки для обеспечения прочного и непроницаемого для высокой частоты соединения.

Экранирующая гильза, проходящая через часть конструкции провода, может быть припаяна к наружной стороне втулки 1.

Корпус 4 проходного конденсатора (фиг. 2) выполнен с выступающим буртиком 2 и кольцевой выточкой 3.

При запрессовке конденсатора в экранирующую стенку 5 в выточку 3 заходит матеlo риал стенки, вытесняемый буртиком 2. В стенке 5 имеется отверстие, диаметр которого соответствует диаметру корпуса 4 конденсатора.

Предмет изобретения

Проходной элемент преимущественно в устройствах для подавления радиопомех, встав20 ленный в экранирующую стенку, отличаюи1ийся тем, что, с целью упрощения конструкции и повышения эффективности работы, на одном конце втулки со стороны экранирующей стенки выполнены буртик с накаткой и

25 кольцевая выточка.
