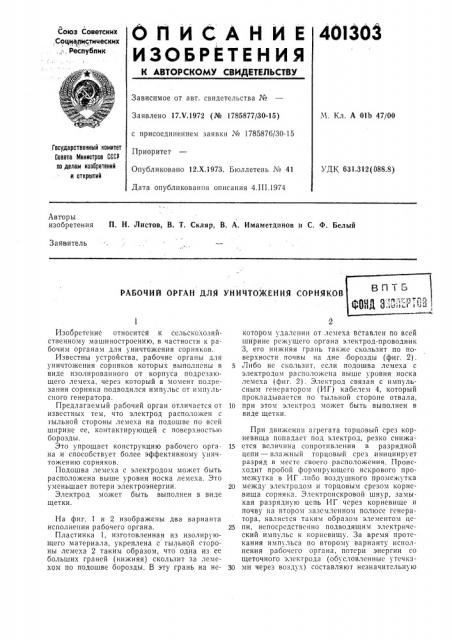

40I303

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских, Социалистических ,=, Республик

Зависимое от авт. свидетельства ¹

Заявлено 17.V.1972 (№ 1785877 30-15) с присоединением заявки ¹ 1785876/30-15

Приоритет

Опубликовано 12.Х.1973. Бюллетень ¹ 41

Дата опубликования описания 4.III.1974

М. Кл. А 01Ь. 47/00

Гасударственный камитет

Саавта Министрав СССР па делам изааретений и аткрытий

УДК 631.312(088.8) Авторы изобретения П. Н. Листов, В. T. Скляр, В. А. Имаметдинов и С, Ф. Белый

Заявитель

РАБОЧИЙ ОРГАН ДЛЯ УНИЧТОЖЕНИЯ СОРНЯКОВ

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам для уничтожения сорняков.

Известны устройства, рабочие органы для уничтожения сорняков которых выполнены в виде изолированного от корпуса подрезающего лемеха, через который в момент подрезания сорняка подводился импульс от импульсного генератора.

Предлагаемый рабочий орган отличается от известных тем, что электрод расположен с тыльной стороны лемеха на подошве по всей ширине ее, контактирующей с поверхностью борозды.

Это упрощает конструкцию рабочего органа и способствует более эффективному уничтожению сорняков.

Подошва лемеха с электродом может быть расположена выше уровня носка лемеха. Это уменьшает потери электроэнергии.

Электрод может быть выполнен в виде щетки.

На фиг. 1 и 2 изображены два варианта исполнения рабочего органа.

Пластинка 1, изготовленная из изолирующего материала, укреплена с тыльной стороны лемеха 2 таким образом, что одна из ее больших граней (нижняя) скользит за лемехом по подошве борозды. В эту грань на некотором удалении от лемеха вставлен по всей ширине режущего органа электрод-проводник

3, его нижняя грань также скользит по поверхности почвы на дне борозды (фиг. 2).

Либо нс скользит, если подошва лемеха с электродом расположена выше уровня носка лемеха (фиг. 2). Электрод связан с импульсным генератором (ИГ) кабелем 4, который прокладывается по тыльной стороне отвала, 10 при этом электрод может быть выполнен в виде щетки.

При движении агрегата торцовый срез корневища попадает под электрод, резко снижа15 ется величина сопротивления в разрядной цепи — влажный торцовый срез инициирует разряд в месте своего расположения. ПроисlIP000II фОРМНР 10ЩЕГ0 11СКРОВ010 межутка в ИГ либо воздушного промежутка

20 между электродом и торцовым срезом корневища сорняка. Электроискровой шнур, замыкая разрядную цепь ИГ через корневище и почву на втором заземленном полюсе генератора, является таким образом элементом це25 пи, непосредственно подводящим электрический импульс к корневищу. За время протекания импульса по второму варианту исполнения рабочего органа, потери энергии со щеточного электрода (обусловленные утечкаЗО ми через воздух) составляют незначительную

401303

Составитель Т. Зиматова

Текред Л. Богданова Корректор В. Федулова

Редактор С. Титова

Заказ 423/5 Изд, №. 113 Тираж 523 Подписное

ЦНИИПИ Государственного комитета Сонета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 величину, которой можно пренебречь. Ток утечки

U ут

/ из величина которого определяется сопротивлением изоляции Ян„будет в устройстве со щеточным электродом пренебрежимо мал.

Предмет изобретения

1. Рабочий орган для уничтожения сорняков, содержащий подрезающий лемех с подошвой и электрод, подающий электрический импульс на корневище сорняка от электроимпульсного генератора, отличающийся тем, что, с целью упрощения конструкции рабочего органа и более эффективного уничтожения сорняков, электрод расположен с тыльной стороны лемеха на подошве по всей ширине ее, контактирующей с поверхностью борозды.

2. Рабочий орган для уничтожения сорняков по п. 1, отличающийся тем, что, = целью уменьшения потерь электроэнергии, подошва

10 лемеха вместе с электродом располохкена выше уровня носка лемеха.

3. Рабочий орган для уничтожения сорняков по пп. 1 и 2, отличающийся тем, что электрод выполнен в виде щетки.
