щт е би - ;.=-; c

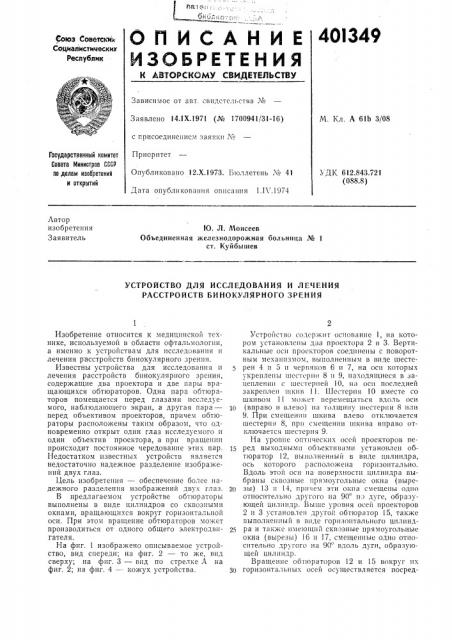

О П И C А Н И Е 40!349

ИЗОБРЕТЕ Н И Я

Союа Советски

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства N2

Заявлено 14.!Х.1971 (¹ 1700941/31-16) М. Кл. А 61Ь 3/08 с присоединением заявки М

Приоритет

Опубликовано 12.Х.1973. Бюллетень ¹ 41

Дата опуоликования описания 1.11 .1974

Гасударственный комитет

Совета Министров СССР па делам изобретений и открытий

УДК 612.843.721 (088.8) Автор изобретения

Заявитель

Ю. Л. Моисеев

Объединенная железнодорожная больница № 1 ст. Куйбышев

УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ И ЛЕЧЕНИЯ

РАССТРОЙСТВ БИНОКУЛЯРНОГО ЗРЕНИЯ

Изобретение относится к медицинской технике, используемой в области офтальмологии, а именно к устройствам для исследования и лечения расстройств бинокулярного зрения.

Известны устройства для исследования и лечения расстройств бинокуляр ного зрения, содержащие два проектора и две пары вращающихся обтюраторов. Одна пара оотюраторов помещается перед глазами исследуемого, наблюдающего экран, а другая пара— перед объективом проекторов, причем обтюраторы расположены таким образом, что одновременно открыт один глаз исследуемого и один объектив проектора, а при вращении происходит постоянное чередование этих пар.

Недостатком известных устройств является недостаточно надежное разделение изображений двух глаз.

Цель изобретения — обеспечение более надежного разделения изображений двух глаз.

В предлагаемом устройстве обтюраторы выполнены в виде цилиндров со сквозными окнами, вращающихся вокруг горизонтальной оси. При этом вращение обтюраторов может производиться от одного общего электродвигателя.

На фиг. 1 изображено описываемое устройство, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — вид по стрелке А на фиг. 2; на фиг. 4 — кожух устройства.

Устройство содержит основание 1, на котором установлсны два проектора 2 и 3. Вертикальные оси проекторов соединены с поворотным механизмом, выполненным в виде шестерен 4 и 5 и червяков 6 и 7, на оси которых укреплены шестерни 8 и 9, находящиеся в зацеплении с шестерней 10, на оси последней закреплен шкив 11. Шестерня 10 вместе со шкивом 11 может перемещаться вдоль оси

1р (вправо и влево) на толщину шестерни 8 или

9. При смещении шкива влево отключается шестерня 8, прп смещении шкива вправо отключается шестерня 9.

На уровне оптических осей проекторов ne)$ ред выходными обьективами установлен обтюратор 12, выполненный в виде цилиндра, ось которого расположена горизонтально.

Вдоль этой оси на поверхности ци", øäðà выбраны сквозные прямоугольныс окна (выре2р зы} 13 и 14, при .ем эти окна смещены одно относительно другого на 90 по дуге, образующей цилиндр. Выше уровня осей проекторов

2 и 3 установлен другой обтюратор 15, также выполненный в виде горизонталыюго цилинд25 ра и также имеющий сквозные прямоугольные окна (вырезы) 16 и 17, смещенные одно относительно другого на 90 вдоль дуги, образующей цилиндр.

Вращение об пораторов 12 и 15 вокруг их

Зр горизонтальных осей осуществляется посред401349

Ф г 7

7 5 ством одного общего электродвигателя 18, выходной вал которого передает вращение на шестерни 19 н 20 обтюраторов с помощью промежуточных шестерен, причем так, что обтюраторы вращаются синхронно.

Устройство снабжено выключателями 21, 22 и 23, каждый для проектора и электродвигателя, закрыто кожухом 24 (фпг. 4), B передней части которого имеется окно 25, равное по длине обтюратору 12. 1(роме того, имеются два окна 26 и 27 для обтюратора 15. Устройство снабжено также экраном (не показан) для воспроизведения изображений.

Прп использовании устройства в его проекторы вставляют диапозитивы с различны.,!Н тест-объектами, например таблицей для проверки остроты зрения, для исследования стереоскопичности зрения II другимп тест-объектами для исследования бинокулярностп зрения. Прп этом исследуемому могут раздельно предъявляться изображения для левого и правого глаза путем включения одного или другого проектора.

При одновременном включении проекторов на экране устройства будет виден диапозитив от одного проектора и перекрыто изображение от другого проектора вследствие смещения окон обтюраторов на 90 . При этом указанное изображение видит один глаз исследуемого, например правый, и нс видит другой, например левый. Прп повороте обтюраторов на 90 па экране появляется изображение от раисе перекрытого обпоратора и псчезаст изображсние от ранее открытого: начинает видеть изображение левый глаз и перестает видеть праВый.

За полный оборот обтюраторов происходит два мелькания слева и два справа.

При включении электродвигателя начинают вращаться оба обтюратора, и при скорости вращения 22 — 25 об/сек будет 44 — 50 мельканий, что соответствует критической частоте

lп слияния мельканий..Правое и левое изображения сольются воедино, так как образуются последовательные образы после каждого мелькания.

При вращешш шкива 11 проекторы можно

ls сводить или разводить одновременно пли по одному, включая шестерню 8 или 9 смещением шкива 11 вправо пли влево. Сведение пли разведение проекторов как вместе, так и раздельно необходимо при тренировках (лече20 шш) глазодвигатсльного аппарата.

Предмет изобретения

1. Устройство для исследования и лечения расстройств бинокулярного зрения, содержа2S щсе два проектора и две пары вращающихся обтюраторов, отличающееся тем, что, с целью более падежного разделения изображений двух глаз, обтюраторы выполнены в виде цилиндров со сквозными окнами, вращающихся

30 вокруг горизонтальной оси.

2. Устройство по п. 1, отлияа ощееся тем, что вращение обтюраторов производится от одного общего электродвигателя.

401349

Фиг 4

Составитель Е. Ланцбург

Техред Л. Богданова

Редактор Я. Машинский

Корректор М. Лейзерман

Типография, пр. Сапунова, 2

Заказ 722/3 Изд. № 329 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Совета Ми.шстров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская паб., д. 4, 5
