Патент ссср 401399
Иллюстрации
Показать всеРеферат
40l399

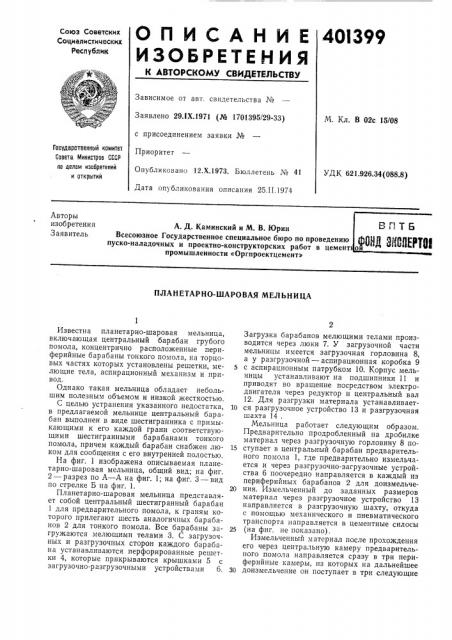

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 291Х.1971 (№ 1701395/29-33) с присоединением заявки №
Приоритет
Опубликовано 12.Х.1973. Бюллетень № 41
Дата опубликования описания 25.11.1974
M. Кл. В 02с 15/08
Государственный комитет
Савета Министров СССР аа делам изобретений и открытий
УДК 621.926.34(088.8) Авторы изобретения
Заявитель
А. Д. Каминский и М. В. Юрин
Всесоюзное Государственное специальное бюро по проведению пуско-наладочных и проектно-конструкторских работ в цемент промышленности «Оргпроектцемент»
ПЛАHETAPHO-ШАРОВАЯ МЕЛЬНИЦА
Известна планетарно-шаровая мельница, включающая центральный барабан грубого помола, концентрично расположенные периферийные барабаны тонкого помола, на торцовых частях которых установлены решетки, мелющие тела, аспирационный механизм и привод.
Однако такая мельница обладает небольшим полезным объемом и низкой жесткостью.
С целью устранения указанного недостатка, в предлагаемой мельнице центральный барабан выполнен в виде шестигранника с примыкающими к его каждой грани соответствующими шестигранными барабанами тонкого помола, причем каждый барабан снабжен люком для сообщения с его внутренней полостью.
На фиг. 1 изображена описываемая планетарно-шаровая мельница, общий вид; на фиг.
2 — разрез по А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1.
Планетарно-шаровая мельница представляет собой центральный шестигранный барабан
1 для предварительного помола, к граням которого прилегают шесть аналогичных барабанов 2 для тонкого помола. Все барабаны загружаются мелющими телами 3. С загрузочных и разгрузочных сторон каждого барабана устанавливаются перфорированные решетки 4, которые прикрываются крышками 5 с загрузочно-разгрузочными устройствами 6.
Загрузка барабанов мелющими телами производится через люки 7. У загрузочной части мельницы имеется загрузочная горловина 8, а у разгрузочной — аспирационная коробка 9 с аспирационным патрубком 10. Корпус мельницы устанавливают на подшипники 11 и приводят во вращение посредством электродвигателя через редуктор и центральный вал
12. Для разгрузки материала устанавливает10 ся разгрузочное устройство 13 и разгрузочная шахта 14 .
Мельница работает следующим образом.
Предварительно продробленный на дробилке материал через разгрузочную горловину 8 по15 ступает в центральный барабан предварительного помола 1, где предварительно измельчается и через разгрузочно-загрузочные устройства 6 поочередно направляется в каждый из периферийных барабанов 2 для доизмельче20 ния. Измельченный до заданных размеров материал через разгрузочное устройство 13 направляется в разгрузочную шахту, откуда с помощью механического и пневматического транспорта направляется в цементные силосы
25 (на фиг. не показано).
Измельченный материал после прохождения его через центральную камеру предварительного помола направляется сразу в три периферийные камеры, из которых на дальнейшее
З0 доизмельчение он поступает в три следующие
401399
Предмет изобретения
Фиг. 3
Фиг. 2
Составитель В, Смыслов
Техред Т. Курилко
Корректор О. Тюрина! редактор Г. Кузьмина
:Заказ 318, 1 Изд. № 120 Тираж 576 Подписное
ЦНИИПИ Государственного комитета Совета Министров CCCP по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 аналогичные камеры. Разгрузка происходит через разгрузочное устройство 13 и разгрузочную шахту.
Планетарно-шаровая мельница, включающая центральный барабан грубого помола, концентричио расположенные периферийные барабаны тонкого помола, иа торцовых частях которых установлены реше-,ки, мелющие тела, аспирациоиный механизм и привод, от;1ича1ощаяся тем, что, с целью увеличения Iloлезного объема мельницы и повышения жесткости, ее центральный барабан выполнен в виде шестигранника с примыкающими к его каждой грани соответствующими шестигранными барабанами тонкого помола, причем каждый барабан снабжен люком для сообще10 иия с его внутренней полостью.
