401430

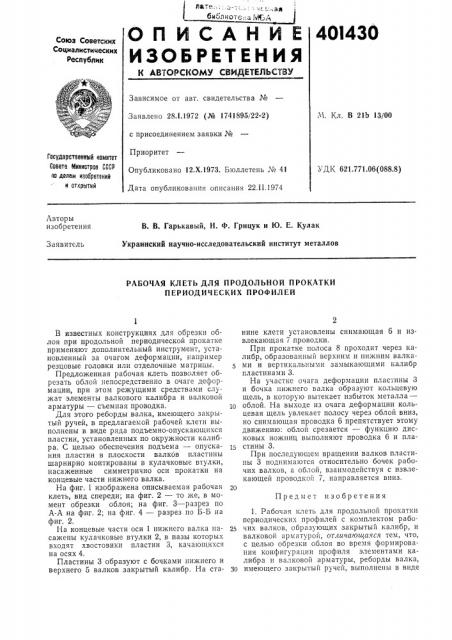

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 28.1.1972 (№ 1741895/22-2) с присоединением заявки №
Приоритет
Опубликовано 12.Х.1973. Бюллетень № 41
Дата опубликования описания 22.II.1974
М. Кл. В 21Ь 13/00
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий
ДК, 621 771 06(088 8) Авторы изобретения
В. В. Гарькавый, H. Ф. Грицук и Ю. Е. Кулак
Украинский научно-исследовательский институт металлов
Заявитель
РАБОЧАЯ КЛЕТЬ ДЛЯ ПРОДОЛЬНОЙ ПРОКАТКИ
ПЕРИОДИЧЕСКИХ ПРОФИЛЕЙ нине клети установлены снимающая 6 и извлекающая 7 проводки.
При прокатке полоса 8 проходит через калибр, образованный верхним и нижним валками и вертикальными замыкающими калибр пл астин а ми 3.
На участке очага деформации пластины 3 и бочка нижнего валка образуют кольцевую щель, в которую вытекает избыток металла— облой. На выходе из очага деформации кольцевая щель увлекает полосу через облой вниз, но снимающая проводка 6 препятствует этому движению: облой срезается — функцию дисковых ножниц выполняют проводка 6 и пластины 3.
При последующем вращении валков пластины 3 поднимаются относительно бочек рабочих валков, а облой, взаимодействуя с извлекающей проводкой 7, направляется вниз.
1. Рабочая клеть для продольной прокатки периодических профилей с комплектом рабо25 чих валков, образующих закрытый калибр, и валковой арматурой, отличающаяся тем, что, с целью обрезки облоя во время формирования конфигурации профиля элементами калибра и валковой арматуры, реборды валка, ЗО имеющего закрытый ручей, выполнены в виде
В известных конструкциях для обрезки облоя при продольной периодической прокатке применяют дополнительный инструмент, установленный за очагом деформации, например резцовые головки или отделочные матрицы.
Предложенная рабочая клеть позволяет обрезать облой непосредственно в очаге деформации, при этом режущими средствами служат элементы валкового калибра и валковой арматуры — съемная проводка.
Для этого реборды валка, имеющего закрытый ручей, в предлагаемой рабочей клети выполнены в виде ряда подъемно-опускающихся пластин, установленных по окружности калибра. С целью обеспечения подъема — опускания пластин в плоскости валкбв пластины шарнирно монтированы в кулачковые втулки, насаженные симметрично оси прокатки на концевые части нижнего валка.
На фиг. 1 изображена описываемая рабочая клеть, вид спереди; на фиг. 2 — то же, в момент обрезки облоя; на фиг. 3 — разрез по
А-А на фиг. 2; на фиг. 4 — разрез по Б-Б на фиг. 2.
На концевые части оси 1 нижнего валка насажены кулачковые втулки 2, в пазы которых входят хвостовики пластин 3, качающихся на осях 4.
Пластины 3 образуют с бочками нижнего и верхнего 6 валков закрытый калибр. На стаПредмет изобретения
401430
1 ряда подъемно-опускающихся пластин, установленных по окружности калибра.
2. Рабочая клеть по п. 1, отлича ощаясл тем, что, с целью обеспечения подъема — опускания пластин в плоскости валков, пластины шарнирно моптированы в кулачковые втулки, насаженные симметрично оси прокатки на концевые части нижнего валка.
