Патент ссср 401456

Патент ссср 401456

Иллюстрации

Показать все

Реферат

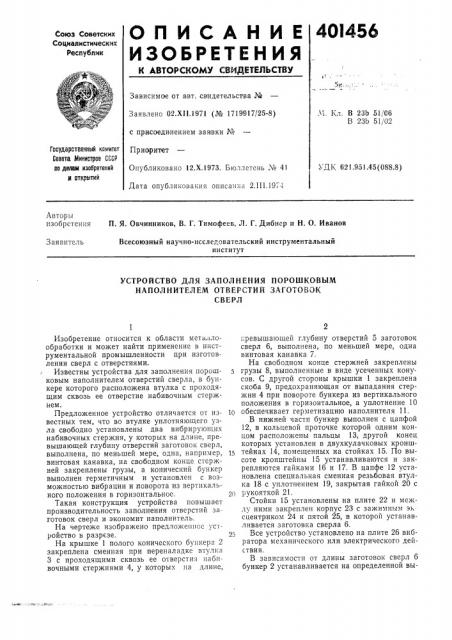

40I456

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.Х11.1971 (Я 1719917/25-8) .Ч. Кл. В 23b 51/06

B 23Ь 51/02 с присоединением заявки №

Гасударственный комитет

Совета Министров СССР но делам изобретений

M открытий

Приоритет

Опубликовано 12.Х.1973. Бюллетень № 41

Дата опубликования описания 2.Ill.19 4

УДК 621.951.45(088.8) Авторы изобретения

П. Я. Овчинников, В. Г. Тимофеев, Л. Г. Дибнер и Н. О. Иванов

Заявитель

Всесоюзный научно-исследовательский инструментальный институт

УСТРОЙСТВО ДЛЯ ЗАПОЛНЕНИЯ ПОРОШКОВЪ|М

НАПОЛНИТЕЛЕМ ОТВЕРСТИЙ ЗАГОТОВОК

СВЕРЛ

Изобретение относится к области металлообработки и может найти применение в инструментальной промышленности при изготовлении сверл с отверстиями.

Известны устройства для заполнения порошковым наполнителем отверстий сверла, в бункере которого расположена втулка с проходящим сквозь ее отверстие набивочным стержнем.

Предложенное устройство отличается от известных тем, что во втулке уплотняющего узла свободно установлены два вибрирующих набивочных стержня, у которых на длине, превышающей глубину отверстий заготовок сверл, выполнена, по меньшей мере, одна, например, винтовая канавка, на свободном конце стержней закреплены грузы, а конический бункер выполнен герметичным и установлен с возможностью вибрации и поворота из вертикального положения в горизонтальное.

Такая конструкция устройства повышает производительность заполнения отверстий заготовок сверл и экономит наполнитель.

На чертеже изображено предложепнсс устройство в разрезе.

На крышке 1 полого конического бункера 2 закреплена сменная при переналадке втулка

3 с проходящими сквозь ее отверстия набивочными стержнями 4, у которых на длине, -,ревышающей глубину отверстий 5 заготовок сверл 6, выполнена, по меньшей мере, одна винтовая канавка 7.

На свободном конце стержней закреплены грузы 8, выполненные в виде усеченных конусов. С другой стороны крышки 1 закреплена скоба 9, предохраняющая от выпадания стержни 4 при повороте бункера из вертикального положения в горизонтальное, а уплотнение 10

1р обеспечивает герметизацию наполнителя 11, В нижней части бункер выполнен с цапфой

12, в кольцевой проточке которой одним концом расположены пальцы 13, другой конец которых установлен в двухкулачковых кронштейнах 14, помещенных на стойках 15. По высоте кронштейны 15 устанавливаются и закрепляются гайками 16 и 17. В цапфе 12 установлена специальная сменная резьбовая втулка 18 с уплотнением 19, закрытая гайкой 20 с

2р рукояткой 21.

Стойки 15 установлены на плите 22 и между ними закреплен корпус 23 с зажимным эк сцентриком 24 и пятой 25, в которой устанавливается заготовка сверла 6.

Все устройство установлено на плите 26 вибратора механического или электрического действия.

В зависимости от длины заготовок сверл 6 бункер 2 устанавливается на определенной вы4О1456 соте на стойках 15 и закрепляется гайками 16 и 17. В зависимости от диаметра заготовок устанавливаются сменные втулки 3 и 18.

Бункер загружается порошковым наполнителем 11 и поворачивается на 90 . В таком положении бункера во втулке 18 устанавливается заготовка сверла 6, в отверстия 5 которой вводятся стержни 4, другой конец заготовки помещен в пяту 25. Поворотом зажимной рукоятки 27 эксцентрика 24 поджимают верхний торец заготовки 6 к торцу втулки 18, а, поворачивая резьбовую гайку 20 с рукояткой 21, осуществляют поджим уплотнения 19 вокруг верхнего конца заготовки.

Для уплотнения,наполнителя в отверстиях заготовки включается вибратор и плита 26 вместе со всем устройством получает колебательные движения необходимой частоты и малой амплитуды в направлениях, показанных на чертеже.

Так как стержни 4 свободно установлены во втулке, то они получают колебательные движения вдоль своих осей с той же частотой, что и все устройство в целом, а наполнитель

11 из бункера 2 по канавкам 7 стержней непрерывно транспортируется в зону уплотнения, при этом стержни 4 совершают самопроизвольный поворот и выход из отверстия по мере заполнения наполнителем и достижения им необходимой заданной степени плотности.

При этом вибратор выключается, освобождается эксцентрик 24, бункер поворачивается в горизонтальное положение, давая возможность оставшемуся наполнителю пересыпаться по внутренней стенке последнего в положение, 5 когда выход его наружу невозможен. Затем гайка 20 опускается, освобождая заполненную заготовку, Предмет изобретения

1. Устройство для заполнения порошковым наполнителем отверстий заготовок сверл, в коническом бункере которого расположен уплотняющий узел, выполненный в виде втулки

15 с проходящим сквозь ее отверстие набивочным стержнем, отличающееся тем, что, с целью повышения производительности заполнения отверстий заготовок сверл, во втулке уплотняющего узла свободно установлены два вибриру20 ющих набивочных стержня, у которых на длине, превышающей глубину отверстий заготовок сверл, выполнена по меньшей мере, одна, например, винтовая канавка, а на свободном конце стержней закреплены грузы.

25 2. Устройство для заполнения порошковым наполнителем отверстий заготовок сверл по п. 1, отличающееся тем, что, с целью экономии наполнителя, конический бункер выполнен герметичным и установлен с возможностью виб30 рации и поворота из вертикального положения в горизонтальное.

401456 Составитель Л. Ярхо

Техред А. Камышникова

Редактор И. Квачадзе

Корректор Л. Орлова

Типография, пр. Сапунова, 2

Заказ 418/6 Изд. ¹ 145 Тираж 888 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
