Реферат

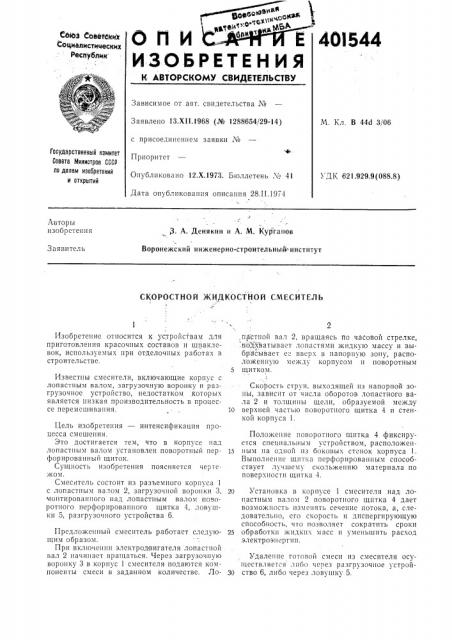

ВОФФОФ, „,Ок еваФ

1 фИ дт рф $ В gp л

О П И вЂ” "" Е

ИЗОБРЕТЕН И Я

40) 544

Сьюз i .biefdicix

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.Х11,1968 (¹ 1288654/29-14) М. Кл. В 44d 3/06 с присоединением заявки №

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий

Приоритет

Опубликовано 12.Х.1973. Бюллетень Х 41

УДK 621.929.9(088.8) Дата опубликования описания 28.II.1974

3. A. Денякин и А. М. Курганов

Авторы изобретения

Воронежский инженерно-строительный институт

Заявитель

СКОРОСТНОЙ ЖИДКОСТНОЙ СМЕСИТЕЛЬ

Скорость струи, выходящей из напорной зоны, зависит от числа оборотов лопастного вала 2 и толщины щели, образуемой между

10 верхней частью поворотного щитка 4 и стенкой корпуса 1.

Положение поворотного щитка 4 фиксируется специальным устройством, расположен15 ным на одной из боковых стенок корпуса 1.

Выполнение щитка перфорированным способствует лучшему скольжению материала по поверхности щитка 4.

20 Установка в корпусе 1 смесителя над Iопастным валом 2 поворотного щитка 4 дает возможность изменять сечение потока, а, следовательно, его скорость и днспергирующую способность, что позволяет сократить сроки

25 . обработки жидки; масс и уменьшить расход электроэнергии.

Удаление готовой смеси из смесителя осуществляется либо через разгрузочное устрой30 ство 6, либо через ловушку 5.

Изобретение относится к устройствам д,1я приготовления красочных составов и шпаклевок, используемых при отделочных работах в строительстве.

Известны смесители, включающие корпус с лопастным валом, загрузочную воронку и разгрузочное устройство, недостатком которых является низкая производительность в процессе перемсшивания.

Цель изобретения — интенсификация процесса смешения.

Это достигается тем, что в корпусе над лопастным валом установлен поворотный перфорированный щиток.

Сущность изобретения поясняется чертежом.

Смеситсль состоит из разъемного корпуса 1 с лопастным ва.1ом 2, загрузочной воронки 3, монтированного над лопастным валом поворотного перфорированного щитка 4, ловушки 5, разгрузочного устройства 6.

Предложенный смесптель работает следующим образом.

При включении электродвигателя лопастной вал 2 начинает вращаться. Через загрузочную воронку 3 в корпус 1 смесителя подаются компоненты смеси в заданном количестве. Лопастной вал 2, вращаясь по часовой стрелке, .подхватывает лопастями жидкую массу и выбрасывает е вверх в напорную зону, расположенную между корпусом и поворотным щитком.

4МВ44

Сосгавитедв Н. Норкин

Техред 3. Тараненко

Редактор:М. Кванадве

Корректор Н.:Стеллах

Заказ 407, 17 Изд. № 100 Тираж 467 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам,изобретений и открытий

Маоквв, OK-.35, Рауыскан наб., д. 4/Б

Типография, пр. Сапунова, 2 ф

Предмет изобретения

Скоростной жидкостной смеситель, включающий корпус с лопастным валом, загрузочную воронку и разгрузочное устройство, отличаюи4айсй там,, что, с .целью июайаффика: ции процесса смешет1ия, в корпусе над лопастным валом установлен поворотный перфорированиый щиток.
