Патент ссср 401694

Патент ссср 401694

Иллюстрации

Показать все

Реферат

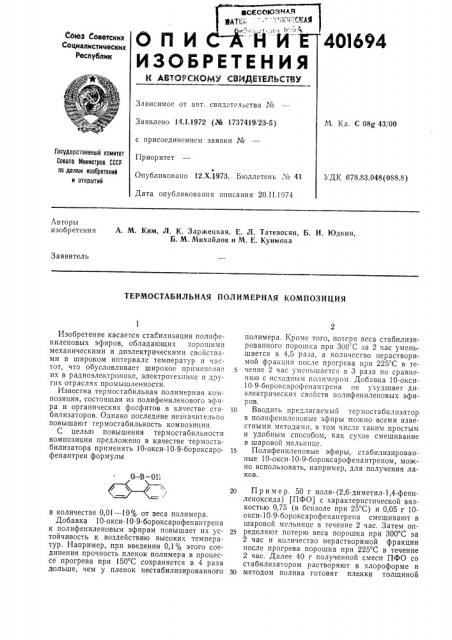

ОП И

ИЗОБ

Со1оз Соввтских

Социалистических

Республик

К АВТОРИ

Зависимое от авт.

Заявлено 14.1.1972 (№

М. Кл. С 08g 43/00 с присоединением заявки №

Государственный комитет

Сонета Министров СССР по делам изобретений и открытий

Приоритет ч

Опубликовано 12,Х;1973, Бюллетень № 41

Дата опубликования описания 20.11.1974

УДК 678.83.048(088.8) Авторы изобретения

A. М. Ким, Л. К. Заржецкая, Е. Л. Гатевосян, Б. И. Юдкин, Б. М. Михайлов и М. Е. Куимова

Заявитель

ТЕРМОСТАБИЛЬНАЯ ПОЛИМЕРНАЯ КОМПОЗИЦИЯ

0 — В-011

Изобретение касается стабилизации полифениленовых эфиров, обладающих хорошими механическими и диэлектрическими свойствами в широком интервале температур и частот, что обусловливает широкое применение их в радиоэлектронике, электротехнике и других отраслях промышленности.

Известна термостабильная полимерная композиция, состоящая из полифениленового эфира и органических фосфитов в качестве стабилизаторов. Однако последние незначительно повышают термостабильность композиции.

С целью повышения термостабильности композиции предложено в качестве термостабилизатора применять 10-окси-10-9-бороксарофенантрен формулы в количестве 0,01 — 10с с от веса полимера.

Добавка 10-окси-10-9-бороксарофенантрена к полифениленовым эфирам повышает их устойчивость к воздействию высоких температур. Например, при введении 0,1 с этого соединения прочность пленок полимера в процессе прогрева при 150 С сохраняется в 4 раза дольше, чем у пленок нестабилизированного полимера. Кроме того, потеря веса стабилизированного порошка при 300"C за 2 час уменьшается в 4,5 раза, а количество нерастворимой фракции после прогрева при 225 С в течение 2 час уменьшается в 3 раза по сравнению с исходным полимером. Добавка 10-оксн10-9-бороксарофенантрена не ухудшает диэлектрических свойств полифениленовых эфиров.

10 Вводить предлагаемый термостабнлнзатор в полпфениленовые эфиры можно всеми известными методами, в том числе таким простым и удобным способом, как сухое смешивание в шаровой мельнице.

15 Полифениленовые эфиры, стабилизированные 10-окси-10-9-бороксарофечантреном, можно использовать, например, для получения лаков.

20 Пример. 50 г поли-(2,6-диметил-1,4-фениленоксида) (ПФО) с характеристической вязкостью 0,75 (в бензоле при 25 С) и 0,05 r 10окси-10-9-бороксарофенантрена смешивают в шаровой мельнице в течение 2 час. Затем оп25 ределяют потерю веса порошка при 300 С за

2 час и количество нерастворимой фракции после прогрева порошка при 225 С в течение

2 час. Далее 40 г полученной смеси ПФО со стабилизатором растворяют в хлороформе и

30 методом полива готовят пленки толщиной

401694

50 мк, после чего о пределяют диэлектрические показатели по ГОСТУ 9141 — 65. Затем из пленок вырезают образцы 10)(160 мм, подвергают их длительному прогреву при 150 С

Разрушагоп;ее напря кение при растяжении, кг/слР, продолжительность:о, сутки

Диэлектрические свойства при частоте, гц

Пол п-(2,6-диметил-1,4-фениленокспд) 10"

0 5 10 (20 (30 ) 40

10з тангенс угла диэлектрических потерь тангенс угла диэлектрических потерь диэле ктрическая проницаемость

4,3 10 — з

Исходный ПФО

540

7,1 10 — 4

1,52

401

6,5

467

4,5 10 — з

4,1 10 — 4

545

1,48

625

457

434

590

1,4

Предмет изобретения

Термоста бильная полимерная композиция, состоящая из полифениленового эфира, например поли- (2Ä6-p iie л-1,4-фениленоксида), Составитель В. Филимонов

Редактор 3, Горбунова Техред Л. Богданова Корректор А, Дзесова

Заказ 314/14 Изд. № 118 Тираж 551

ЦНИИПИ Государственного комитета Совета Мвнистров СССР по делам изобретений и открытий

Москва, Ж-З5, Раушская наб,. д. 4/5

Подписное

Типография, пр. Сапунова, 2

ПФО+0,1;/ 10оксп-10-9-бороксарофенантрена

Количество нерастворимой фракции после прогрева при 225 С в течение

2 час

Потеря веса прп

300 С за

2 час,б и определяют разрушающее напряжение при растяжении по ГОСТУ 14236 (1969).

Результаты влияния 10-окси-10-9-бороксарофенантрена на свойства ПФО приведены в

5 таблице. и термостабилизатора, отличающаяся тем, что, с целью повышения термостабильности композиции, в качестве термостабилизатора применен 10-окси-9-бороксарофенантрен в коли10 честве 0,01 — 10% от веса полимера.
