Патент ссср 401695

Патент ссср 401695

Иллюстрации

Показать все

Реферат

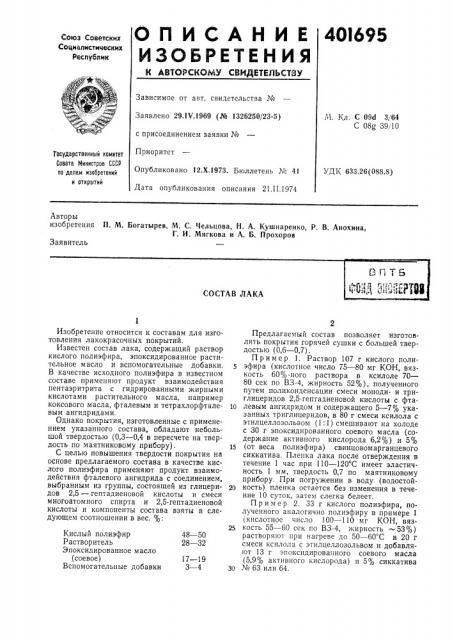

О0ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДЕТЕЙЬСТЗУ

40) 695

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. С 09d 3,/64

С 08g 39i10

Заявлено 29.1Ч.1969 (№ 1326250/23-5) с присоединением заявки №

Приоритет

Опубликовано 12.Х.1973. Бюллетень ¹ 41

Дата опубликования описания 21.II.1974 Государствеииый комитет

Совета Мииистроа СССР па делам изооретеиий и открытий

УДК 633.26(088.8) Авторы изобретения П. М. Богатырев, М. С. Чельцова, Н. А. Кушнаренко, Р. В. Анохина, Г. И. Мягкова и А. Б. Прохоров

Заявитель

СОСТАВ ЛАКА

Кислый полиэфир

Растворитель

Эпоксидированное масло (соевое)

Вспомогательные добавки

48 — 50

28 — 32

17 — 19

3 — 4

Изобретение относится к составам для изготовления л а кокр а сочных покрытий.

Известен состав лака, содержащий раствор кислого полиэфира, эпоксидированное растительное масло и вспомогательные добавки.

В качестве исходного полиэфира в известном составе применя|от продукт взаимодействия пентаэритрита с гидрированными жирными кислотами растительного масла, например коксового масла, фталевым и тетрахлорфталевым ангидридами.

Однако покрытия, изготовленные с применением указанного состава, обладают небольшой твердостью (0,3 — 0,4 в пересчете на твердость по маятниковому прибору).

С целью повышения твердости покрытия на основе предлагаемого состава в качестве кислого полиэфира применяют продукт взаимодействия фталевого ангидрида с соединением, выбранным из группы, состоящей из глицеридов 2,5 — гептадиеновой кислоты и смеси многоатомного спирта и 2,5-гептадиеновой кислоты и компоненты состава взяты в следующем соотношении в вес, :

Предлагаемый состав позволяет изготовлять покрытия горячей сушки с большей твердостью (0,6 — 0,7).

Пример 1. Раствор 107 г кислого поли5 эфира (кислотное число 75 — 80 мг КОН, вязкость 60%-ного раствора в ксилоле 70—

80 сек по ВЗ-4, жирность 52%), полученного путем поликонденсации смеси моноди- и триглицеридов 2,5-гептадиеновой кислоты с фта1Q левым ангидридом и содержащего 5 — 7% указанных триглицеридов, в 80 r смеси ксилола с этилцеллозольвом (1:1) смешивают на холоде с 30 г эпоксидированного соевого масла (содержание активного кислорода 6,2%) и 5%

15 (от веса полиэфира) свинцовомарганцевого сиккатива. Пленка лака после отверждения в течение 1 час при 110 — 120 С имеет эластичность 1 мм, твердость 0,7 по маятниковому прибору. При погружении в воду (водостой20 кость) пленка остается без изменения в течение 10 суток, затем слегка белеет.

Пример 2. 33 г кислого полиэфира, полученного аналогично полиэфиру в примере 1 (кислотное число 100 — 110 мг КОН, вяз25 кость 55 — 60 сек по ВЗ-4, жирность 53%) растворяют при нагреве до 50 — 60 С в 20 г смеси ксилола с этилцеллозольвом и добавляют 13 r эпоксидированного соевого масла (5,9% активного кислорода) и 5% сиккатива

30 ¹ 63 или 64.

401695

Составитель Л, Чурсина

Текред Т. Миронова

Корректор Е. Блюмина

Редактор Е. Левина

Заказ 308/2 Изд. Ы 137 Тираж 647 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 475

Типография, пр. Сапу ова, 2

После отверждения при 100 — 110 С в течение 1 час пленка имеет твердость 0,6 и водостойкость 8 — 9 суток.

Пример 3. 110 г кислого полиэфира, полученного путем поликонденсации глицерина с 2,5-гептадиеновой кислотой и фталевым ангидридом (кислотное число 80 — 90 мг КОН, вязкость 55 — 65 сек по В3-4, жирность

-53%), растворяют в 90 г смеси ксилола с этилцеллозольвом (1: 1) и добавляют 30 r эпоксидированного соевого масла (6,6% активного кислорода). Твердость и водостойкость лаковой пленки, отвержденной при

110 — 120 С в течение 40 — 60 мин, аналогичны твердости и водостойкости пленки примера 1.

Пример 4. К 50%-ному раствору 150 г кислого полиэфира (кислотное число 80—

90 мг КОН, вязкость 80 — 85 сек, жирность — 55% ), полученного путем поликонденсации пентаэритрита с 2,5-гептадиеновой кислотой и фталевым ангидридом, в этилцеллозольве добавляют на холоде 40 г эпоксидированного соевого масла (6,6% активного кислорода) и

3% (от веса полиэфира) сиккатива М 63 или

М 64. Лаковое покрытие отверждают при

100 — 110 С в течение 40 — 60 мин. Твердость пленки 0,7 по маятниковому прибору, водо5 стойкость 10 суток.

Предмет изобретения

Состав лака, содержащий раствор кислого полиэфира, эпоксидироваппое растительное

10 масло и вспомогательные добавки, отлича ои ийся тем, что, с целью повышения твердости покрытия па основе предлагаемого состава, в качестве кислого полиэфира применяют продукт взаимодействия фталевого ангидрида

15 с соединением, выбранным из группы, состоящей из глицеридов 2,5-гептадиеновой кислоты и смеси многоатомного спирта и 2,5-гептадиеновой кислоты, и компоненты состава взяты в следующем соотношении (в вес. %):

20 Кислый полиэфир 48 — 50

Раствор итель 28 — 32

Эпоксидированное масло 17 — 19

Вспомогательные добавки 3 — 4
