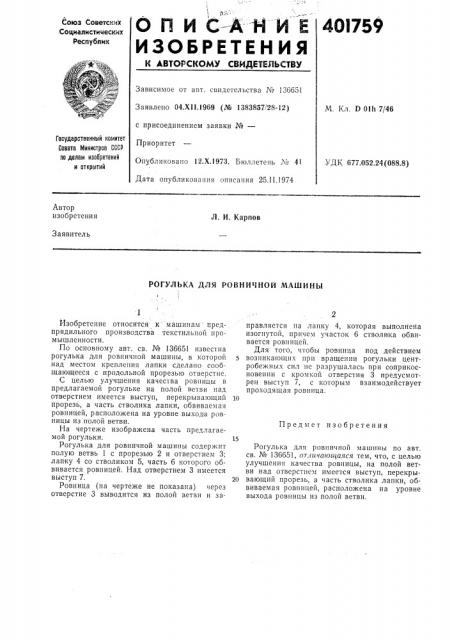

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4OI759

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 136651

Заявлено 04.Х11.1969 (№ 1383857/28-12) с присоединением заявки №вЂ”

Приоритет

Опубликовано 12.Х.1973. Бюллетень ¹ 41

М. Кл. D 01h 7/46

Государственный комитет

Совета Министров СССР ло делам иэооретений и открытий

УДК 677.052.24 (088.8) Дата опубликования описания 25.II 1974

Автор изобретения

Л. И. Карпов

Заявитель

РОГУЛЬКА ДЛЯ РОВНИЧНОЙ МАШИНЫ

Изобретение относится к машинам предпрядильного производства текстильной пром ы ш лен ности.

По основному авт. св. № 136651 известна рогулька для ровничной машины, в которой над местом крепления лапки сделано сообщающееся с продольной прорезью отверстие.

С целью улучшения качества ровницы в предлагаемой рогульке на полой ветви над отверстием имеется выступ, перекрывающий прорезь, а часть стволика лапки, обвиваемая ровницей, расположена на уровне выхода ровницы из полой ветви.

На чертеже изображена часть предлагаемой рогульки.

Рогулька для ровничной машины содержит полую ветвь 1 с прорезью 2 и отверстием 3; лапку 4 со стволиком 5, часть 6 которого обвивается ровницей. Над отверстием 3 имеется выступ 7.

Ровница (на чертеже не показана) через отверстие 3 выводится из полой ветви и заправляется на лапку 4, которая выполнена изогнутой, причем участок 6 стволика обвивается ровницей.

Для того, чтобы ровница под действием возникающих при вращении рогульки центробежных сил не разрушалась при соприкосновении с кромкой отверстия 3 предусмотрен выступ 7, с которым взаимодействует проходящая ровница.

Предмет изобретения

Рогулька для ровничной машины по авт. св. № 136651, от.тча ощаяся тем, что, с целью улучшения качества ровницы, на полой ветви над отверстием имеется выступ, перекры20 вающий прорезь, а часть стволика лапки, обвиваемая ровницей, расположена на уровне выхода ровницы из полой ветви.

401759

Составитель С. Маневич

Редактор Л. Гончарова Техред Л. Богданова Корректор М. Лейзерман

Заказ 403/9 Изд. Хо 110 Тираж 496 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
