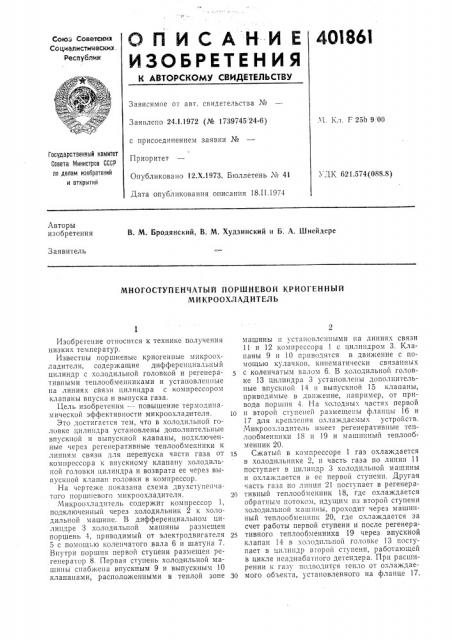

ОПИСАНИЕ

ИЗОЬГЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4О1 861

Союз Советских

Социалистических.

Республик

Зависимое от авт. свидетельства №

Заявлено 24.1.1972 (№ 1739745 24-6) с присоединением заявки №

Приоритет

Опубликовано 12.Х.1973. Бюллетень № 41

Дата опубликования описания 18.II.1974

М, Кл. Г 25Ь 9 00

Государственный комитет

Совета Министров СССР па делам изобретений и открытий ъ ДI; 621.5(4(088.8) Авторы изобретения

В. М. Вродянский, В. М. Худзинский и Б. А. Шнейдере

Заявитель

МНОГОСТУПЕНЧАТЫЙ ПОРШНЕВОЙ КРИОГЕННЪ|Й

МИ КРООХЛАДИТЕЛЬ

Изобретение относится к технике получения низких температур.

Известны поршневые криогенные микроохладители, содержащие дифференциальный цилиндр с .холодильной головкой и регенеративпыми теплообменниками и установленные на линиях связи цилиндра с компрессором клапаны впуска и выпуска газа.

Цель изобретения — повышение термодинамической эффективности микроохладителя.

Это достигается тем, что в холодильной головке цилиндра установлены дополнительные впускной и выпускной клапаны, подключенные через регенеративные теплообменники к линиям связи для перепуска части газа от компрессора к впускному клапану холодильной головки цилиндра и возврата ее через выпускной клапан головки в компрессор.

На чертеже показана схема двухступенчатого поршневого микроохладителя.

Микроохладитель содержит компрессор 1, подключенный через холодильник 2 к о70дильной машине. В дифференциальном цилиндре 3 холодильной машины размещен поршень 4, приводимый от электродвигателя

5 с помощью коленчатого вала 6 и шатуна 7.

Внутри поршня первой ступени размещен регенератор 8. Первая ступень холодильной машины снабжена впускным 9 и выпускным 10 клапанами, расположенными в теплой зоне машины и установленными па линиях связи

11 и 12 компрессора 1 с цилиндром 3, Клапаны 9 и 1О приводятся в движение с помощью кулачков. кпнематически связанных с коленчатым валом 6. В холодильной головке 13 цил11ндра 3 установлены дополнительные впускной 14 и выпускной 15 клапаны, приводимые в движение, например, or привода поршня 4. На холодных частях первой и второй ступеней размещены фланцы 16 и

17 для крепления охлаждаемых устройств.

Микроохладитель имеет регенеративные теплообменники 18 и 19 и машинный теплообменник 20.

15 Сжатый в компрессоре 1 газ охлаждается в холодильнике 2, и часть газа по линии 11 поступает в цилиндр 3 холодильной машины и охлаждается в ее первой ступени. Другая часть газа по линии 21 поступает в регенера20 тивный теплообменник 18, где охлаждается обратным потоком, идущим пз второй ступени холодильной машины, проходит через машинный теплообменнпк 20, где охлаждается за счет работы первой ступени и после регенера25 тивного теплообменника 19 через впускной клапан 14 в холодильной головке 13 поступает в цилиндр второй ступени, работающей в цикле неадиабатного детендера. При расширении к газу подводится тепло от охлаждае30 мого об.ьекта, установленного на фланце 17.

401861

Предмет изоорстсння

Составитель Э. Борисовец

Техред Т. Ускова

Редактор Г. Ивченкова

Корректор В. Федулова

Заказ 275/15 Изд. № 104 Тираж 576 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Отработавший газ из цилиндра второй ступени через выпускной клапан 15 поступает последовательно в регенеративные теплообменники 19 и 20, где нагревается, отводя тепло от прямого потока газа, и затем но линии 22 возвращается в компрессор.

Многоступенчатый поршневой криогснный микроохладитель, содержащий дифференциальный цилиндр с холодильной головкой и регенеративными теплообменниками и установленные на линиях связи цилиндра с компрессором клапаны впуска и выпуска газа, отличаюи ийся тем, что, с целью повышения термодинамической эффективности, в холодильной головке цилиндра установлены дополнительные впускной и выпускной клапаны, подключенные через регенеративные теплообменникп и линиям связи для перепуска части газа

10 от компрессора к впускному клапану холодильной головки цилиндра и возврата ее через выпускной клапан головки в компрессор.
