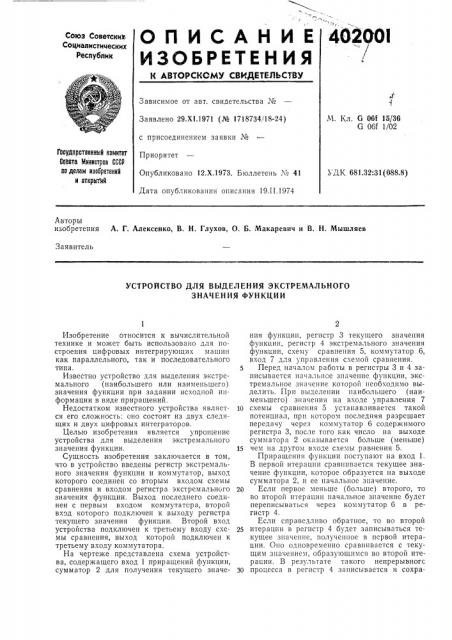

Патент ссср 402001
Иллюстрации
Показать всеРеферат
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ CBII!4LETERbCTBy
402у01
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Л!. Кл. G 061 15/36
G 061 1/02
Заявлено 29.Х1.1971 (№ 1718734!18-24) с присоединением заявки №
Приоритет
Опубликовано 12.Х.1973. Бюллетень № 41
Дата опубликования описания 19.II.1974
Государственный комитет
Совета Миниотров СССР по делам изобретений и открытий ДК 681.32:31(088.8) Авторы изобретения А. Г. Алексенко, В. Н. Глухов, О. Б. Макаревич и В. Н. Мышляев
Заявитель
УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ ЭКСТРЕМАЛЬНОГО
ЗНАЧЕНИЯ ФУНКЦИИ
Изобретение относится к вычислительной технике и может быть использовано для построения цифровых интегрирующих машин как параллельного, так и последовательного типа.
Известно устройство для выделения экстремального (наибольшего или наименьшего) значения функции при задании исходной информации в виде приращений.
Недостатком известного устройства является его сложность: оно состоит из двух следящих и двух цифровых интеграторов.
Целью изобретения является упрощение устройства для выделения экстремального значения функции.
Сущность изобретения заключается в том, что в устройство введены регистр экстремального значения функции и коммутатор, выход которого соединен со вторым входом схемы сравнения и входом регистра экстремального значения функции. Выход последнего соединен с первым входом коммутатора, второй вход которого подключен к выходу регистра текущего значения функции. Второй вход устройства подключен к третьему входу схемы сравнения, выход которой подключен к третьему входу коммутатора.
На чертеже представлена схема устройства, содержащего вход 1 приращений функции, сумматор 2 для получения текущего значения функции, регистр 3 текущего значения функции, регистр 4 экстремального значения функции, схему сравнения 5, коммутатор 6, вход 7 для управления схемой сравнения.
Перед началом работы в регистры 3 и 4 записывается начальное значение функции, экстремальное значение которой необходимо выделить. При выделении наибольшего (наименьшего) значения на входе управления 7
1о схемы сравнения 5 устанавливается такой потенциал, при котором последняя разрешает передачу через коммутатор б содержимого регистра 3, после того как число на выходе сумматора 2 оказывается больше (меньше)
15 чем на другом входе схемы равнения 5.
Приращения функции поступают на вход 1.
В первой итерации сравнивается текущее значение функции, которое образуется на выходе сумматора 2, и ее начальное значение.
20 Если первое меньше (больше) второго, то во второй итерации начальное значение будет переписываться через коммутатор б в регистр 4.
Если справедливо обратное, то во второй
2S итерации в регистр 4 будет записываться текущее значение, полученное в первой итерации. Оно одновременно сравнивается с текущим значением, образующимся во второй итерации. В результате такого непрерывногс
30 процесса в регистр 4 записывается и сохра40200 I
Предмет изобретения
Составитель А. )Керенов
Техред Л. Грачева
Корректор E. Миронова
Редактор T. Орловская
Заказ 271/10 Изд. Nb 116 Тираж 647 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
3 няется наибольшее (наименьшее) значение функции.
Устройство для выделения экстремального значения функции, содержащее сумматор, первый вход которого соединен с первым входом устройства, второй вход сумматора соединен с выходом регистра текущего значения функции, вход которого подключен к выходу сумматора и к первому входу схемы сравнения, отличающееся тем, что, с целью упрощения устройства, в него введены регистр экстремального значения функции и коммутатор, выход которого соединен со вторым входом схемы сравнения и входом регистра экстремального значения функции, выход которого соединен с первым входом коммутатора, второй вход которого подключен к выходу регистра текущего значения функции, втоl0 рой вход устройства подключен к третьему входу схемы сравнения, выход которой подключен к третьему входу коммутатора.
