О се с ватентго " -"в

4 биб-., " "кем

" о е;-: 402074

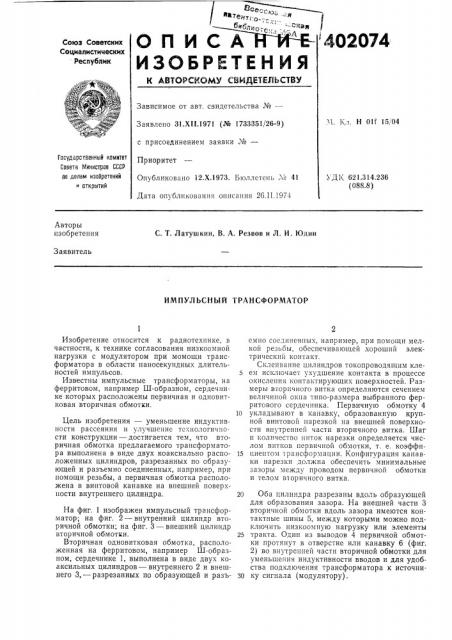

ОПИСА

ИЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Кл. Н 01f 15, 04

Заявлено 31.XII.1971 (№ 1733351/26-9) с присоединением заявки №вЂ”

Гасударственный камитет

Совета Министров СССР ао делам изобретений и открытий

Прио;ритет

Опубликовано 12.Õ.1973. Бюллетень № 41

Дата опубликования описания 2б.11.1974

УДК 621.314.236 (088.8) Авторы изобретения

С. Т. Латушкин, В. А. Резвов и Л. И. 1Один

Заявитель

ИМПУЛЪСНЫЙ ТРАНСФОРМАТОР

Изобретение относится к радиотехнике, в частности, к технике согласования низкоомной нагрузки с модулятором при момощи трансформатора в области наносекундных длительностей импульсов.

Известны импульсные трансформаторы, на ферритовом, например Ш-образном, сердечнике которых расположены первичная и одновитковая вторичная обмотки.

Цель изобретения — уменьшение индуктивности рассеяния и улучшение те .нологичности конструкции — достигается тем, что вторичная обмотка предлагаемого трансформатора выполнена в виде двух коаксиально расположенных цилиндров, разрезанных по образующей и разъемно соединенных, например, при помощи резьбы, а первичная обмотка расположена в винтовой канавке на внешней поверхности внутреннего цилиндра.

На фиг. 1 изображен импульсный трансформатор; на фиг. 2 — внутренний цилиндр вторичной обмотки; на фиг. 3 — внешний цилиндр вторичной обмотки.

Вторичная одновитковая обмотка, расположенная на ферритовом, например Ш-образном, сердечнике 1, выполнена в виде двух коаксильных цилиндров — внутреннего 2 и внешнего 3,— разрезанных по образующей и разьемно соединенных, например, при помощи мелкой резьбы, обеспечивающей хороший электрический контакт.

Склеивание цилиндров токопроводящим клеем исключает ухудшение контакта в процессе окисления контактирующих поверхностей. Размеры вторичного витка определяются сечением величиной окна типо-размера выбранного ферритового сердечника. Первичную обмотку 4

10 укладывают в канавку, образованную крупной винтовой нарезкой на внешней поверхности внутренней части вторичного витка. Шаг и количество ниток нарезки определяется числом витков первичной обмотки, т. е. коэффициентом 1рансформации. Конфигурация канавки нарезки должна обеспечить минимальные зазоры между проводом первичной обмотки и телом вторичного витка.

20 Оба цилиндра разрезаны вдоль образующей для образования зазора. На внешней части 3 вторичной обмотки вдоль зазора имеются контактные шины 5, между которыми можно подключить низкоомную нагрузку или элементы

2s тракта. Один из выводов 4 первичной обмотки протянут в отверстие или канавку 6 (фиг.

2) во внутренней части вторичной обмотки для уменьшения индуктивности вводов и для удобства подключения трансформатора к источни30 ку сигнала (модулятору).

402074

Предмет изобретения (—,Д

Ро с. i

Составители H. Бдинкова

Техред Л. Грачева

Корректор О. Усова

Род". ëñэ Е, Федотов

Заказ 405/10 Изд. ¹ 96 Т.ираж 780 Подписное

ЦНИИПИ Госудз; ственнoi о ко:катета Сонета Министров СССР

-.-,о дотам изобресснпн и открз.тий ",осквз, Ж-35, Раушскап наб., д. 4!5

Тп(.згр;:ф ин, пр. Сапу ова, 2

Импульсный трансформатор, на ферритовом, например Ш-образном, сердечнике которого расположены первичная и одновитковая вторичная обмотки, отлича ои4ийся тем, что, с целью уменьшения индуктивности рассеяния и улучшения технологичности конструкции, вторичная обмотка выполнена в виде двух коаксильно расположенных цилиндров, разрезанных по образующей и разъемно соединенных, например, при помощи резьбы, а первичная обмотка расположена в винтовой канавке на внешней поверхности внутреннего цилиндра.
