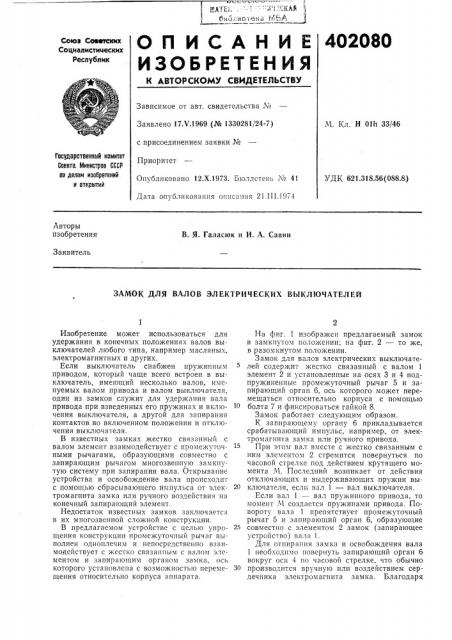

О П И C А Н И Е 402080
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 17Х.1969 (№ 1330281/24-7) с присоединением заявки ¹
Приоритет
Опубликовано 12.Х.1973. Бюллетень ¹ 41
Дата опубликования описания 21.111.1974
М. Кл. Н Olh 33/46
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий
УДК 621.318.56(088.8) Авторы изобретения
В. Я. Галасюк и И. А. Савин
Заявитель
ЗАМОК ДЛЯ ВАЛОВ ЭЛЕК1 РИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ
Изобретение может использоваться для удержания в конечных положениях валов выключателей любого типа, например масляных, электромагнитных и других.
Если выклю гатель снабжен пружинным приводом, который чаще всего встроен в выключатель, имеющий несколько валов, именуемых валом привода и валом выключателя, один из замков служит для удержания вала привода при взведенных его пружинах и включения выключателя, а другой для запирания контактов во включенном положении и отключения выключателя.
В известных замках жестко связанный с валом элемент взаимодействует с промежуточными рычагами, образующими совместно с запирающим рычагом многозвенную замкнутую систему при запирании вала. Открывание устройства и освобождение вала происходит с помощью сбрасывающего импульса от электромагнита замка или ручного воздействия на конечный запирающий элемент.
Недостаток известных замков заключается в их многозвенной сложной конструкции.
В предлагаемом устройстве с целью упрощения конструкции промежуточный рычаг выполнен одноплечим и непосредственно взаимодействует с жестко связанным с валом элементом и запирающим органом замка, ось которого установлена с возможностью перемещения относительно корпуса аппарата.
На фиг. 1 изображен предлагаемый замок в замкнутом положении; на фиг. 2 — то же, в разомкнутом положении.
Замок для валов электрических выключателей содержит жестко связанный с валом 1 элемент 2 и установленные на осях 3 и 4 подпружиненные промежуточный рычаг 5 и запирающий орган 6, ось которого может перемещаться относительно корпуса с помощью болта 7 и фиксироваться гайкой 8.
Замок работает следующим образом.
К запирающему органу 6 прикладывается срабатывающий импульс, например, от электромагнита замка или ручного привода.
15 При этом вал вместе с жестко связанным с ним элементом 2 стремится повернуться по часовой стрелке под действием крутящего момента М. Последний возникает от действия отключающих и выдерживающих пружин вы20 ключателя, еслп вал 1 — вал выключателя.
Если вал 1 — вал пружинного привода, то момент М создается пружинами привода. Повороту вала 1 препятствует промежуточный рычаг 5 и запирающий орган 6, образующие
2В совместно с элементом 2 замок (запирающее устройство) вала 1.
Для отпирания замка и освобождения вала
1 необходимо повернуть запирающий орган 6 вокруг оси 4 по часовой стрелке, что обычно
30 производится вручную или воздействием сердечника электромагнита замка. Благодаря
402080
3 этому убирается препятствие на пути движения рычага 5, который усилием взаимодействия с элементом 2 поворачивается также по часовой стрелке вокруг оси 3, тем самым освобождая вал 1. Конечное положение звеньев замка после его отпирания показано на фиг. 2.
Закрывание замка и запирание вала 1 происходит следующим образом. Вал 1 вращается против часовой стрелки (фиг 2). Поскольку рычаг 5 и запирающий орган 6 подпружинены, то рычаг 5 после прохода элемента 2 в положение на фиг. 1 становится в зацепление с рабочей кромкой элемента 2, а запирающий орган 6 — рычага 5. Закрывается замок и запирается вал 1.
Для поворота запирающего органа 6 вокруг оси 4 при отпирании замка необходимо приложить крутящий момент, который (без учета трения в шарнирах) можно определить по формуле:
М,= а аз где М,— крутящий момент на запирающем рычаге от момента М; а — а4 — плечи, обозначенные на фиг. 1.
Если а —— 5 мм, а4=! мм, al — — 100 мм, a> — — 90 мм, как в реализованной конструкции, М
1800 то Мз ——, т. е. к запирающему рычагу необходимо приложить момент во много раз меньший, чем действующий на вал крутящий момент.
Предмет изобретения
1. Замок для валов электрических выключателей, содержащий жестко связанный с валом элемент и установленные на осях в кор15 пусе промежуточный рычаг и запирающий орган, отличающийся тем, что, с целью упрощения конструкции, промежуточный рычаг выполнен одноплечим и непосредственно взаимодействует с указанным элементом вала и запирающим органом.
2. Замок по п. 1, отличающийся тем, что, с целью регулирования зацепления звеньев, ось запирающего органа установлена с возможностью перемещения относительно корпу25 са аппарата.
