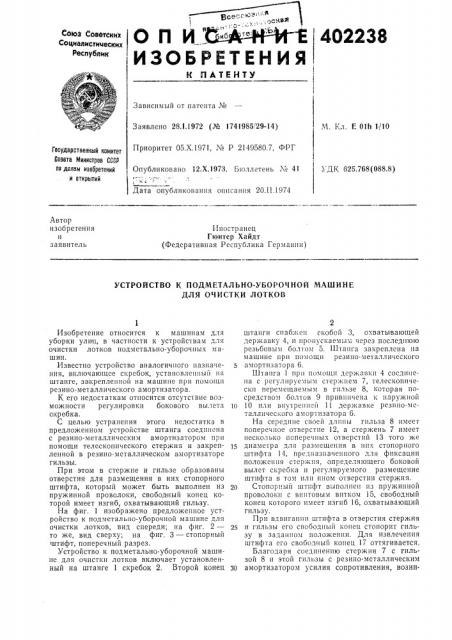

О П И " "- " " l402238
ИЗОБРЕТЕНИЯ, Союз { .оветских
Социалистимеских
Республик
ДАТЕИТУ
Зависимый от патента №
Заявлено 28.1.1972 (№ 1741985 29-14) Я. Кл. E 01h 1/10
Приоритет 05.Х.1971, ¹ P 2149580.7, ФРГ
Гасударственный комитет
Совета Министров СССР оа делам иаоаретений!
УДК 625.768(088 8) Опубликовано 12.Х.1973. Бюллетень № 41
Дата опубликования описания 20.11.1974
Автор изобретения и заявитель
Иностранец
Гюнтер Хайдт (Федеративная Республика Германии) УСТРОЙСТВО К ПОДМЕТАЛЬНО-УБОРОЧНОЙ МАШИНЕ
ДЛЯ ОЧИСТКИ ЛОТКОВ
Изобретение относится к машинам для уборки улиц, в частности к устройс1вам для очистки лотков подметально-уборочных машин.
Известно устройство аналогичного назначения, включающее скребок, установленный на штанге, закрепленной на машине при помощи резино-металлического амортизатора, К его недостаткам относится отсутствие возможности регулировки бокового вылета скребка.
С целью устранения этого недостатка в предложенном устройстве штанга соединена с резино-металлическим амортизатором при помощи телескопического стержня и закрепленной в резино-металлическом амортизаторе гильзы.
При этом в стержне и гильзе образованы отверстия для размещения в них стопорного штифта, который может быть выполнен из пружинной проволоки, свободный конец которой имеет изгиб, охватывающий гильзу.
На фиг. 1 изображено предложенное устройство к подметально-уборочной машине для очистки лотков, вид спереди; на фиг. 2— то же, вид сверху; на фиг. 3 — стопорньш штифт, поперечный разрез.
Устройство к подметально-уборочной машине для очистки лотков включает установленный на штанге 1 скребок 2. Второй конец
2 штанги снаб>кен скобой 3, охватывающей державку 4, и пропускаемым через последшою резьбовым болтом 5, Штанга закреплена на машине при помощи резино-металлического
5 амортизатора 6.
Штанга 1 прн помощи державки 4 соединена с рггулируемым стержнем 7, телескопически перемещаемым в гильзе 8, которая посредством болтов 9 привинчена к наружной
10 10 или внутренней 11 державке резино-металлического амортизатора 6.
На середине своей длины гильза 8 имеет поперечное отверстие 12, а стержень 7 имеет несколько поперечных отверстий 13 того же
15 диаметра для размещения в них стопорного штифта 14, предназначенного для фиксации положения стержня, определяющего боковой вылет скребка и регулируемого размещение штифта в том или ином отверстии стержня, 2р Стопорный штифт выполнен из пружинной
15, свободный конец которого имеет изгиб 16, охватывающий гильзу.
При вдвигании штифта в отверстия стержня
2> и гильзы его свободный конец стопорит гильзу в заданном положении. Для извлечения штифта его свободный конец 17 оттягивается.
Благодаря соединению стержня 7 с гильзой 8 и этой гильзы с резино-металлическим
30 амортизатором усилия сопротивления, возни402238
Предмет изобретения! 1
17 Я
7 Ригg
Составитель Л. Старосельская
Тсхред T. Курилко Корректор В. Жолудева
Редактор И. Квачадзе
Заказ 314 18 Изд. ¹ 118 Тираж 551 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
3 кающие на скребке 2 при движении и направлении стрелки F, упруго передаются на раму автомобиля.
1. Устройство к подметально-уборочной машине д|ля очистки лотков, включающее скребок, установленный Ila штанге, закрепленной на машине при помощи резино-металлического амортизатора, отличаюи1ееся тем, что, с целью обеспечения возможности регулирова4 ния бокового вылета скребка, штанга соединена с резино-металлическим амортизатором при помощи телескопического стержня и закрепленной в резино-металлическом амортн5 заторе гильзы.
2. Устройство по п. 1, отличающееся тем, что в стер>кис и гильзс образованы отверстия для размещения в ннх стопорного штифта.
3. Устройство по п. 2, отличаюцееся тем, 10 1то стопорный штифт выполнен из пружинной проволоки, свободный конец которой имеет изгиб, охватывающий гильзу.
