Реферат

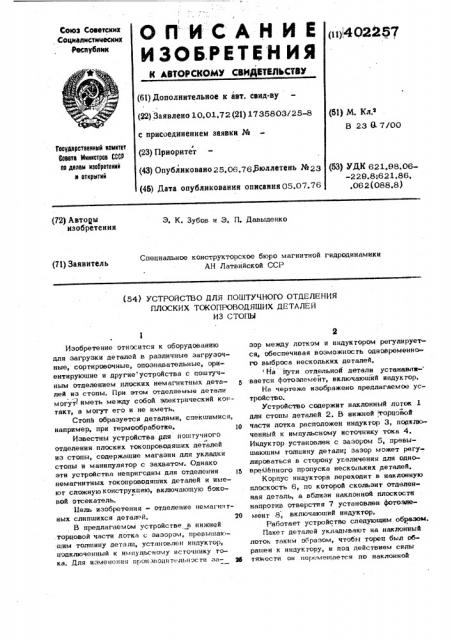

ОП ИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМ СВИДЕтИЛЬСТВЮ

Союз Советских

Социалистических

Ресиубяик (> ),402257 (61) Дополнительное к авт. свид-ву (22) Заявлено 10,01.72 (21) 1735803/25-8

{51) М. Кле

В 23 О 7/00 с присоединением заявки № (23) Приоритет (43) Опубликовано 25,06.76, Бюллетень ¹23

Гооудвротвенный комитет

Совете Министров СССР по делам изобретений и открытий (ззЗ) УДК 621,98.06-229.8:621.86, .06 2 (088.8) (45) Дата опубликования описания 05.07.76 (72) Авторы изобретения

Э. К. Зубов и Э. П. Давыденко

Специальное конструкторское бюро магнитной гидродинамики

AH Латвийской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОГО ОТДЕЛЕНИЯ

ПЛОСКИХ ТОКОПРОВОДЯШИХ ДЕТАЛЕИ

ИЗ СТОПЫ

Изобретение относится к оборудованию для загрузки деталей в различные загрузочные, сортировочные, опознавательные, ориентируюшие и другие устройства с поштучным отделением плоских немагнитных деталей из стопы, При этом отделяемые детали могут иметь между собой электрический контакт, а могут его и не иметь.

Стопа образуется деталями, спекшимися, например, при термообработке. 10

Известны устройства для поштучного отделения плоских токопроводяших деталей из стопы, содержашие магазин для укладки стопы и манипулятор с захватом. Однако эти устройства непригодны для отделения немагнитных токопроводяших деталей и имеют сложную конс трукцию, включаюшую боковой отсекатель.

Hemь изобретения — отделение немагнитных слипшихся деталей. 20

В предлагаемом устройстве в нижней .торцовой части лотка с зазором, превышаюшим толшину детали, установлен индуктор, подключенный к импульсному источнику тока, Для измецения цр оизвоцнтельнэсти за- Зщ зор между лотком и индуктором регулируется, обеспечивая возможность одновременного выброса нескольких деталей, Ha пути отдельной детали устанавли- вается фотоэлемент, включаю цйй индук гор.

На чертеже изображено предлагаемое устройство.

Устройство содержит наклонный лоток 1 для стопы деталей 2. В нижней, торцовой части лотка расположен индуктор 3, подключенный к импульсному источнику тока 4.

Индуктор установлен с зазором 5, превышаюшим толшину детали; зазор может регулироваться в сторону увеличения для одновре Фнного пропуска нескольких деталей.

Корпус индуктора переходит в наклонную плоскость 6, по которой скользит отделенная деталь, а вблизи наклонной плоскости напротив отверстия 7 установлен фотоэлемент 8, включаюший индуктор.

Работает устройство следуюштм образом„

Пакет деталей укладывают на наклонный лоток таким образом, чтобы торец был обрашен к индукгору, и BoQ действием силы тяжести он перемешается по наклонной

3 4 плоскости, упираясь в индуктор., При под-. ключении индуктора к импульсному источнику тока импульс тока проникает в пакет, при этом МЩу каждой парой деталей на определенной глубине возникают магнитные подушки, отделякнпие детали одну от другой.

Отделенные импульсом детали, расположенные над зазором, проваливаются в этот зазор и поступают на следующую операцию.

По мере скольжения по наклонной плоско- сти детали перекрывают отверстие, воздействуя тем самым на фотоэлемент, коropbN включает очередной импульс тока, необходимый для отделения следующей де1 .тали.

При увеличении зазора до толщины нескольких деталей производительность ус02257 4

1 . тройства увеличивается в результате одном. Л временного отделения нескольких деталей.

Формула изобретения б 1, Устройство для поштучного отделения плоских токопроводящих деталей из стопы с магазином, выполненным, например, в виде на.ыонного лотка, о т л и— ч а ю щ е е с я тем, что, с целью or р деления нелагнитных слипшихся деталей, в нижней торцовой части лотка с зазором, превышающим толщину детали, устансюлен. индуктор, подключенный к импульсному источнику тока. р 2. Устройство по п. 1, о т л и ч аю щ е е с я тем, что на пути отделенной детали установлен фотоэлемент, включающий индуктор.
