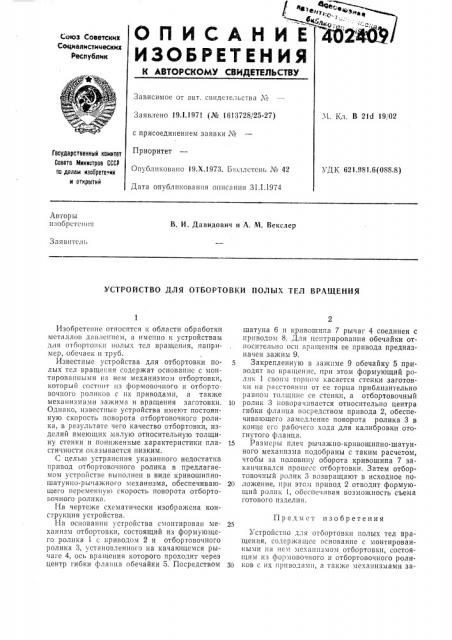

ОПИСАН

ИЗОБРЕТЕН

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 19.1.1971 (№ 1613728!25-27) с присоединением заявки №

Приоритет

Опубликовано 19,Х, I 973. Б олл степ ь №

Дата опубликования описания 31 1.1974

Государственный комитет

Совета Министров СССР ао делан изооретений и открытий

Авторы изобретения

В. И. Давидович и А. М. Векслер

Зая в!Ггсл ь

УСТРОЙСТВО ДЛЯ ОТБОРТОВКИ ПОЛЫХ ТЕЛ ВРАЩЕНИЯ

Изобретение относится к области обработки металлов давлением, а именно к устройствам для отбортовкп полых тел вращения, например, обсчаек и труб.

Известные устройства для отбортовки полых тел вращения содержат основание с монтировапными па нем механизмом отбортовки, который состоит пз формовочного и отбортовочного роликов с пх приводами, а также механизмами зажима и вращения заготовки.

Однако, известныс устройства имеют постоянную скорость поворота отбортовочного ролика, в результате чего качество отбортовки, изделий имеющих малую относительную толщину стенки и пониженные характеристики пластичности оказывается низким.

С целью устранения указанного недостатка привод отбортовочного ролика в предлагаемом устройстве выполнен в виде кривошипношатунно-рычажного механизма, обеспечивающего переменную скорость поворота отбортовочного ролика.

На чертеже схематически изображена конструкция устройства.

На основании устройства смонтирован механизм отбортовки, состоящий из формующего ролика 1 с приводом 2 и отбортовочного ролика 3, установленного на качающемся рычаге 4, ось вращения которого проходит через центр гибки фланца обечайки 5. Посредством шатуна 6 и кривошипа 7 рычаг 4 соединен с приводом 8. Для центрирования обечайки относительно осп вращения ее привода предназначен зажим 9.

Закрепленную в зажиме 9 обечайку 5 приводят во вращение, при этом формующий ролик 1 свопм торцом касается стенки заготовки па расстоянии от ее торца приблизительно равном толщине се степки, а отбортовочный

l0 ролик 3 поворачивается относительно центра гибки фланца посредством привода 2, обеспечивающего замедление поворота ролика 3 в конце его рабочего хода для калибровки отоГнутого фланца.

15 Размеры плеч рычажно-кривошипно-шатунного механизма подобраны с таким расчетом, чтобы за половину оборота кривошипа 7 заканчивался процесс отбортовки. Затем отбортовочный ролик 3 возвращают в исходное по20 ложение, при этом привод 2 отводит формующий ролик 1, обеспсчпвая возможность съема готового изделия.

Предмет изобретения

Устройство для отбортовкп полых тел вращения, содержащее основание с монтированными на нем механизмом отбортовки, состоящим нз формовочного и отбортовочного роли30 ков с пх приводамп, а также механизмами за402409

Составител» Н. Жильцов

Техред 3. Тараненко

Редактор В. Зивтынь

l(oppn

Заказ 107/12 Изд. № 2053 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобр теннй и открытий

Москва, Ж-35, Рпушская наб., д. 4/5 типография, пр. Сапунова, 2 кима и вращения заготовки, от.гииающееся тем, что, с целью повышения производительности и улучшения качества изделия, преимущественно из малопластичных, тонкостенных заготовок, привод отбортовочного ролика выполнен в виде кривошипно-шатунно-рычажного механизма, обеспечивающего переменную скорость поворота отбортовочного ролика.
