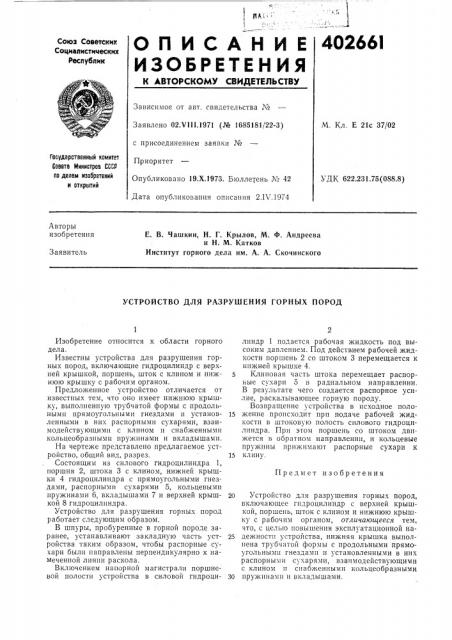

О П И С А Н И Е 40266!
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
М, Кл. Е 21с 37!02
Заявлено 02.VI I I.1971 (№ 1685181/22-3) с присоединением заявки №
При ор и те т
Опубликовано 19.Х.1973. Бюллетень ¹ 42
Дата опубликования описания 2.11 .1974
Государственный комитет
Совета Мнннстров СССР по делам изобретений и открытий
УДК 622.231.75(088.8) Авторы изобретения
Е. В. Чашкин, Н. Г. Крылов, М. Ф. Андреева и H. М. Катков
Институт горного дела им. А. А. Скочинского
Заявитель
УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ГОРНЫХ ПОРОД
Предмет изобретения
Изобретение относится к области горного дела.
Известны устройства для разрушения горных пород, включающие гидроцилиндр с верхней крышкой, поршень, шток с клином и нижнюю крышку с рабочим органом.
Предложенное устройство отличается от известных тем, что оно имеет нижнюю крышку, выполненную трубчатой формы с продольными прямоугольными гнездами и установленными в них распорными сухарями, взаимодействующими с клином и снабженными кольцеобразпыми пружинами и вкладышами.
На чертеже представлено предлагаемое устройство, общий вид, разрез.
Состоящим из силового гидроцилиндра 1, поршня 2, штока 3 с клином, нижней крышки 4 гидроцилиндра с прямоугольными гнездами, распорными сухарями 5, кольцевыми пружинами 6, вкладышами 7 и верхней крышкой 8 гидроцилиндра.
Устройство для разрушения горных пород работает следующим образом.
В шнуры, пробуренные в горной породе заранее, устанавливают закладную часть устройства таким образом, чтобы распорные сухари были направлены перпендикулярно к намеченной линии раскола.
Включением напорной магистрали поршневой полости устройства в силовой гидроцилиндр 1 подается рабочая жидкость под высоким давлением. Под действием рабочей жидкости поршень 2 со штоком 3 перемещается к нижней крышке 4.
Клиновая часть штока перемещает распорные сухари 5 в радиальном направлении.
В результате чего создается распорное усилие, раскалывающее горную породу.
Возвращение устройства в исходное поло1s жение происходит при подаче рабочей жидкости в штоковую полость силового гидроцилиндра. При этом поршень со штоком движется в обратном направлении, и кольцевые пружины прижимают распорные сухари к
1s клину.
20 Устройство для разрушения горных пород, включающее пи про цилиндр с верхней крышкой, поршень, шток с клином и нижнюю крышку с рабочим органом, отличающееся тем, что, с целью повышения эксплуатационной на2s дежности устройства, нижняя крышка выполнена трубчатой формы с продольными прямоугольными гнездами и установленными в них распорными сухарями, взаимодействующими с клином н снабженными кольцеобразными
30 пружинами и вкладышами.
