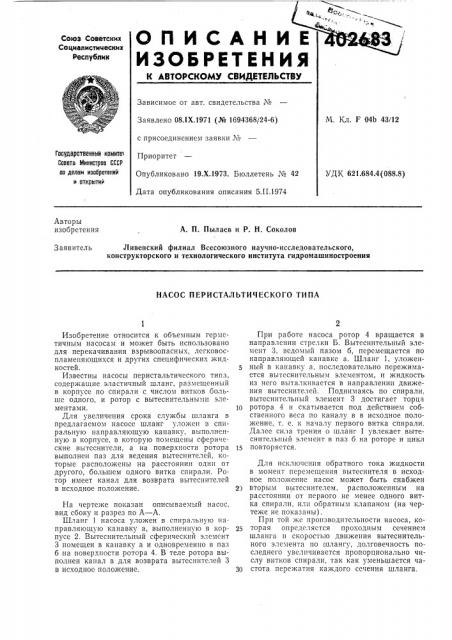

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 08.! Х.1971 (№ 1694368/24-6) с присоединением заявки №
Приоритет
Опубликовано 19.Х.1973. Бюллетень № 42
Дата опубликования описания 5.П.1974
Л!. Кл. F О4Ь 43/12
Гссударственныи комите1
Совета Министров СССР но делам изооретений и аткрытий
УДК 621.684.4 (088.8) Авторы изобретения
А. П. Пылаев и Р. Н. Соколов
Ливенский филиал Всесоюзного научно-исследовательского, конструкторского и технологического института гидромашиностроении
Заявитель
НАСОС ПЕРИСТАЛЬТИЧЕСКОГО ТИПА
Изобретение относится к объемным герметичным насосам и может быть использовано для перекачивания взрывоопасных, лсгковоспламепяющихся и других специфических жидкостей.
Известны насосы перистальтичсского типа, содержащие эластичный шланг, размещенный в корпусе по спирали с числом витков больше одного, и ротор с вытеснительными элементами.
Для увеличения срока службы шланга в предлагаемом насосе шланг уложен в спиральную направляющую канавку, выполненную в корпусе, в которую помещены сферические вытеснители, а на поверхности ротора выполнен паз для ведения вытеснителей, которые расположены на расстоянии один от другого, большем одного витка спирали. Ротор имеет канал для возврата вытеснителей в исходное положение.
На чертеже показан описываемый насос, вид сбоку и разрез по А — A.
Шланг 1 насоса уложен в спиральную направляющую канавку а, выполненную в корпусе 2. Вытеснительный сферический элемент
3 помещен в канавку а и одновременно в паз б на поверхности ротора 4. В теле ротора выполнен канал в для возврата вытеснитслей 3 в исходное положение.
При работе насоса ротор 4 вращается в направлении стрелки Б. Вытсснительный элемент 3, ведомый пазом б, перемещается по направляющей канавке а. Шланг 1, уложенный в канавку а, последовательно пережимается вытеснительным элементом, и жидкость из него выталкивается в направлении движения вытеснителей. Поднимаясь по спирали, вытеснительный элемент 3 достигает торца
1р ротора 4 и скатывается под действием собственного веса по каналу в в исходное положение, т. е. к началу первого витка спирали.
Далее сила трения о шланг 1 увлекает вытеснительпый элемент в паз б на роторе и цикл
15 повторяется.
Для исключения обратного тока жидкости в момент перемещения вытеснителя в исходное положение насос может быть снабжен вторым вытесни телем, расположенным на расстоянии от первого не менее одного витка спирали, или обратным клапаном (на чертеже не показаны).
При той же производительности насоса, которая определяется проходным сечением шланга и скоростью движения вытеснительного элемента по шлангу, долговечность последнего увеличивается пропорционально числу витков спирали, так как уменьшается ча30 стота пережатия каждого сечения шланга.
402683
Предмет изобретения
Составитель В. Грузинов
Рсдак1ор А. Пейсоченко Техред T. Ускова Корректоры: В, Жолудева и Е. Блюмина
Заказ 106/17 Изд. №. 2064 Тираж 678 Подписное
ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-36, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Насос перистальтического типа, содержащий эластичный шланг, размещенный в корпусе по спирали с числом витков больше одного, и ротор с вытеснительными элементами, отличающийся тем, что, с целью увеличения срока службы шланга, последний уложен в спиральную направляющую канавку, выполненную в корпусе, в которую помещены сферические вытеснители, а на поверхности ротора выполнен паз для ведения вытеснителей, которые расположены на расстоянии один от другого, большем одного витка спирали, причем ротор имеет канал для возврата вытеснителей в исходное положение.
