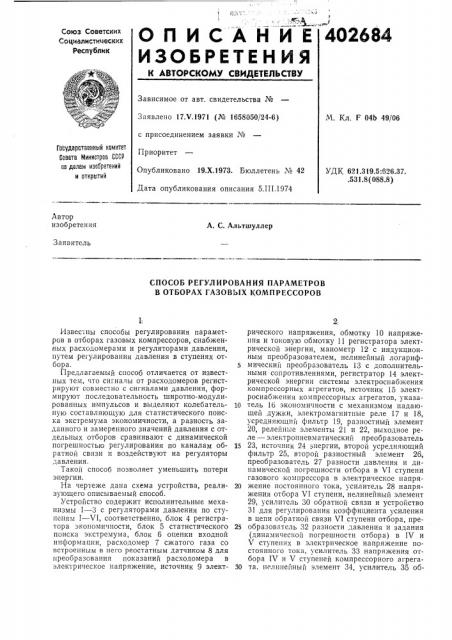

ОПИСАНИЕ
ИЗОБРЕТЕН И Я
402684
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 17.Ч.1971 (¹ 1658050/24-6) с присоединением заявки №
Приоритет
Опубликовано 19.Х.1973. Бюллетень ¹ 42
Дата опубликования описания 5.I I I.1974
М. Кл. F 04Ь 49/06
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий
УДК 621.319.5:626.37. .531.8 (088.8) Автор изобретения
А. С. Альтшуллер
Заявитель
СПОСОБ РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ
В ОТБОРАХ ГАЗОВЫХ КОМПРЕССОРОВ
11звес-ны способы регулирования параметров в отборах газовых компрессоров, снабженных расходомерами и регуляторами давления, путем регулирования давления в ступенях отбора. 5
Предлагаемый способ отличается от известных тем, что сигналы от расходомеров регистрируют совместно с сигналами давления, формируют последовательность широтно-модулированных импульсов и выделяют колебатель- 10 ную составляющую для статистического поиска экстремума экономичности, а разность заданного и замеренного значений давления с отдельных отборов сравнивают с динамической погрешностью регулирования по каналам об- 15 ратной связи и воздействуют на регуляторы давления.
Такой способ позволяет у.меньшить потери энергии.
На чертеже дана схема устройства, реали- 20 зующего описываемый способ.
Устройство содержит исполнительные механизмы 1 — 3 с регуляторами давления по ступеням I — VI, соответственно, блок 4 регистратора экономичности, блок 5 статистического 25 поиска экстремума, блок 6 оценки входной информации, расходомер 7 сжатого газа со встроенным в него реостатным датчиком 8 для преобразования показаний расходомера в электрическое напряжение, источник 9 элект- 30 рического напряжения, обмотку 10 напряжения и токовую обмотку 11 регистратора электрической энергии, манометр 12 с индукционным преобразователем, нелинейный логарифмический преобразователь 13 с дополнительными сопротивлениями, регистратор 14 электрической энергии системы электроснабжения компрессорных агрегатов, источник 15 электроснабжения компрессорных агрегатов, указатель 16 экономичности с механизмом падающей дужки, электромагнитные реле 17 и 18, усредняющий фильтр 19, разностный элемент
20, релейнь.е элементы 21 и 22, выходное реле — электропневматический преобразователь
23, источник 24 энергии, второй усредняющий фильтр 25, второй разностный элемент 26, преобразователь 27 разности давления и динамической погрешности отбора в VI ступени газового компрессора в электрическое напряжение постоянного тока, усилитель 28 напряжения отбора VI ступени, нелинейный элемент
29, усилитель 30 обратной связи и устройство
31 для регулирования коэффициента усиления в цепи обратной связи VI ступени отбора, преобразователь 32 разности давления и задания (динамической погрешности отбора) в IV u
V ступенях в электрическое напряжение постоянного тока, усилитель 33 напряжения отбора IV u V ступенеи компрессорного агрегата. нелинейный элемент 34, усилитель 35 об45
55 ратной связи и устройство 36 для регулирования коэффициента усиления усилителя обратной связи в цепи 1V и V ступеней отбора компрессора, суммирующий блок 37 оценки информации, поступающей с отдельных отборов компрессора, устройство 38 для регулирования задания суммирующему блоку, усилитель 39 суммирующего блока, преобразователь 40 разности давления и задания (динамической погрешности отбора) в 1 — 111 ступенях, усилитель 41 напряжения отбора 1 †1 ступеней, нелинейный элемент 42, усилитель
43 обратной связи и устройство 44 для регулирования коэффициента усиления усилителя обратной связи в цепи напряжения 1 — 111 ступеней газового компрессора.
От расходомера 7 сжатого газа, содержащего реостатHblH датчик 8, снимают напряжение постоянного тока, пропорциональное расходу сжатого газа, которое подают в обмотку 10 напряжения регистратора электрической энергии. B токовую обмотку 11 этого регистратора через нелинейный логарифмический преобразователь 13 включен манометр 12 с индукционным преобразователем давления нагнетаемого газа.
К регистратору 14 электрической энергии подводят ток и напряжение от системы электроснабжения агрегатов. Напряжения, снимаемые с реостатных датчиков регистраторов 10, 11 и 14, подают к указателю 16 экономичности, В конце каждого цикла измерений включают механизм падающей дужки указателя экономичности и записывают его показания, а затем электромагнитные реле 17 и 18, размыкающие своими якорями сцепление шестерен регистраторов электрической энергии. Одно из звеньев механизма движения регистратора электрической энергии выполняют с выключающимся сцеплением и возвратной пружиной, закручиваемой при прямом ходе регистратора.
Возвратные пружины возвращают движки реостатных датчиков регистраторов на нуль, после чего реле 17 и 18 выключаются и процесс автоматического контроля экономичности агрегатов повторяется.
Для получения напряжения, пропорционального значению экономичности, используют импульсный элемент падающей дужки указателя
16 экономичности. В дискретные моменты времени ртутные контакты опрокидываются, длительность их замыкания пропорциональна значению экономичности.
На один вход разностного элемента 20 последовательность широтно-модулированных импульсов поступает через усредняющий фильтр 19, а на другой вход — непосредственно. Это позволяет выделить колебательную
40 составляющую последовательности импульсов.
Выход разностного элемента 20 подключен к релеиному элементу 21.
Информация о динамической погрешности регулирования после преобразования преобразователями 40, 32, 27 ступеней I, 11, lll, IV, V, Vl, соответственно, поступает на блоки усилителей 41, 33 и 28 соответствующих ступеней и далее через соответствующие нелинейные элементы 42, 34 и 29 на суммирующий блок
37. С блока 37 через усилитель 39 сигналы по каналам обратной связи через соответствующие усилители 43, 35 и 30 и усредняющий фильтр 26 поступают к разностпому элементу
26. К другому входу этого элемента сигнал подается непосредственно с усилителя 39 суммирующего блока 37. На выходе элемента 26 выделяешься колебательная составляющая динамической погрешности регулирования в ступенях о бора. Напряжение, соответствующее эгому. сигналу, поступает на релейпый элемент 22. В релейных элементах 21 и 22 производится сравнение напряжепий по аргументу корреляционной связи между колебательной составляющей динамической погрешности регулирования в ступенях отбора и колеба ельпой составляющей критерия качества системы, регулируемого указателем экономичности (динамическую погрешпос ь 1 е,:;ирования определяют разностью между давлением в о борах газового компрессора u eIo заданным значением).
Результаты сравнения передаются через контактные органы релейных элементов 21 и
22 при помощи электроппевматического преобразователя 23 на исполнительные механизмы ступеней отбора через уставки их регуляторов.
В результате достигается динамическая стабилизация параметров по критерию экономичности.
Предмет изобретения
Способ регулирования параметров в отборах газовых компрессоров, снабженных расходомерами и регуляторами давления, путем регулирования давления в ступенях отбора, отличающийся тем, что, с целью уменьшения потерь энергии, сигналы от расходомеров регистрируют совместно с сигналами давления, формируют последовательность широтно-модулированных импульсов и выделяют колебательную составляющую для статистического поиска экстремума экономичности, а разность заданного и замеренпого значений давления с отдельных отборов сравнивают с динамической погрешностью регулирования по каналам обратной связи и воздействуют на регуляторы давления.
РлРпр
Впар
