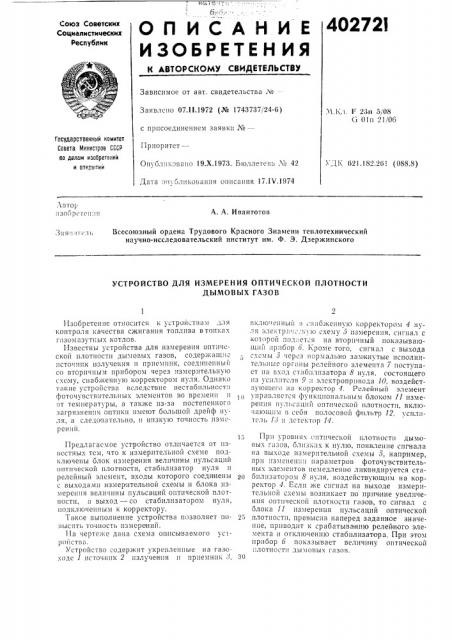

4027 2I

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистинеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 07.1 I.1972 (¹ 1743737/24-6) )1.Кл Г 23п 5/08 () 0i!7 21/06 с присоединением заявки М—! есударственный камитет

Савета Министрае СССР ее делам из()бретеннй и аткрн(тии

Приоритет—

УДК 021.182.201 (088.8) Опубл:.! oB31(o 19.Х,1973. Бюллетень ¹ 42

Дата )(l v:)ë((

Авто1.

;(зобр ген;(я

А, A. И вантотов

Всесоюзный ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. Ф. Э. Дзержинского

3 (! я i "(((*1 i>

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОПТИЧЕСКОЙ ПЛОТНОСТИ

ДЫМОВЫХ ГАЗОВ

1 1зобретенис относится к устройствам для контроля качества сжигания топлива в топк".ê газом".çóòilûõ котлов.

Известны устройства для измерения опт:(ческой плотности дымовых газов, содержаш(i.ã" исто пп(к излучения II приемник. соединенный со вторичным прибором через измерительную схемv, снаоже)!>ну(о корректороа! нуля. Однако г такие устройства вследсгвие нестаопльпост:l фоточувстгптельных элементов во времени и от температуры, а также из-за постепенного загрязнения оптики имеют большой дрейф иуIH, а следовательно, и низкуlo точность измер е н н и.

Предлагаемое устройство отличается от известных тем, что к измерительной схеме подключены блок измерения величины пульсаций оптической плотност((, стабилизатор нуля II релейный элемент, входы которого соеди нень! с выходами иза(ер((тельной схемы и блока измерения величины пульсаций оптической плотности, а выход — со стабилизатором нуля, подключенным к корректору.

Такое выполнение устройства п»зволяет повысить точность измерений.

Па чертеже дана схема оп<псываемого ус(ройiтва.

Устройство содержит укрепленные на газоходс 1 источпш< 2 излучения и приемник ). вк 7 io (el((I (>((! () . II ожсн ну(о I

1„- При уровня; оптической плотности дымовых газов, близких к нулю, появление сигнала на выходе измерительной схемы 5, например, при изменеч(п параметров фоточувствительных элементов немедленно ликвидируется ста2о о (7((3aTopoi(8 нуля, воздействующим на корректор 4. Если же сигнал на выходе измерительной схемы возникает по причине увеличения оптической плотности газов, то сигнал с олока 11 измерения пульсаций оптической

25 плотности, превысив наперед заданное значение, приводит к срабатыванию релейного элемента и отключению стабилизатора. При этом прибор 6 показывает величину оптической ! .лотпостп дымовых газов.

402721

I1 p L . t, » c T i о б 1з е т с и и я

Составитель Е. Васютовнч

Тсхрсд Т. Миронова

Р,дактор Л. Пейсоченко

Корректор Е. Мнроновл

Заказ 9 И Изд. ¹ 1070 Тираж 602 Подпис»0.

ЦНИИПИ Государсгвенного комитета Сone,а Министров СССР по делам изобретений н открытий

Москва, Ж-35, Раушская иаб., д. 4/5

Обл. тнп. 1,осгромгкого управления издательств, полиграфии и книжно» горговдн

Устройство для измерения оптической плотности дымовых газов, содержащее источник излучения и приемник, соединенный со вторичным прибором через измерительную схему, снабженную корректором нуля, отличающееся тем, что, с целью повышения точности измере)(1(!

) — 1!1

1!) иия, к измерительной схеме подключены блок . змерония величины пульсаций оптической

»лотности, стабилизатор нуля и релейный элемент, входы которого соединены с выходам и измерительной схемы и блока измерения вели игиы пульсаций оптической плотности, а выход — со стабилизатором нуля, подключенным к корректору.
