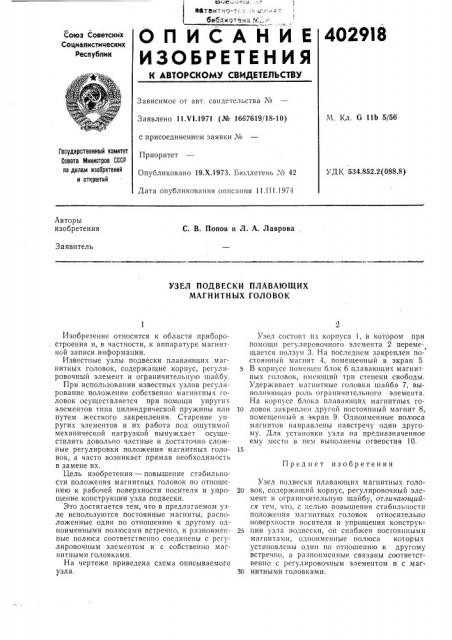

ОП ЙСАЙИЕ
ИЗОБРЕТЕН ИЯ
402918
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
М. Кл. б lib 5/56
Заявлено 11.V1.1971 (№ 1667619/18-10) с присоединением заявки ¹
Приоритет
Опубликовано 19.Х.1973. Бюллетень ¹ 42
Дата опубликования описания 11.П1.1974
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
УДК 534.852.2(088.8) Авторы изобретения
С. В. Попов и Л. А. Лаврова
Заявитель
УЗЕЛ ПОДВЕСКИ ПЛАВА1ОЩИХ
МАГНИТНЫХ ГОЛОВОК
Ъ зел состоит из корпуса 1, в котором при помощи регулировочного элемента 2 перемее щается ползун 3. На последнем закреплен постоянный магнит 4, помещенный в экран 5
В корпусе помещец блок 6 плавающих магнитII головок, имеющий три степени свободы.
Удерживает магнитные головки шайба 7, выполняющая роль ограничительного элемента.
На корпусе блока плаваюц1их магнитных го10 ловок закреплен друггой постоянный магнит 8, помещенный в экран 9. Одноименные полюса магнитов направлены навстречу один другому. Для установки узла на предназначенное ему место в цем выполнены отвепстия 10.
Узел подвески плавающих мапштных голо20 вок, содержащий корпус, регулировочный элемент и ограничительную шайбу, отлича ощийся тем, что, с целью повышения стабильности положения магнитных головок относительно поверхпости носителя и упрощения конструк25 ции узла подвески, он снабжен постоянными магпитами, одцоимециые полюса которых установлены один по отношению к другому встречно, а разноименные связаны соответственно с регулировочиым элементом и с маг30 нитными головками.
Изобретение относится к области приборостроения и, в частности, к аппаратуре магнитной записи информации.
Известные узлы подвески плавающих магнитных головок, содержащие корпус, регулировочный элемент и ограничительную шайбу.
При использовании известных узлов регулирование положения собственно магнитных головок осуществляется при помощи упругих элементов типа цилиндрической пружины или путем жесткого закрепления. Старение упругих элементов и их работа под ощутимой механической нагрузкой вынуждает осуществлять довольно частные и достаточно сложные регулировки положения магнитных головок, а часто возникает прямая необходимость в замене их.
Цель изобретения — повышение стабильности положения магнитных головок по отношению к рабочей поверхности носителя и упрощение конструкции узла подвески.
Это достигается тем, что в предлагаемом узле используются постоянные магниты, расположенные один по отношению к другому одиоимеииыми полюсами встречно, и разиоимеиные полюса соответственно соединены с регулировочным элементом и с собствеипо магнитными головками.
На чертеже приведена схема описываемого узла, Предмет изобретения
