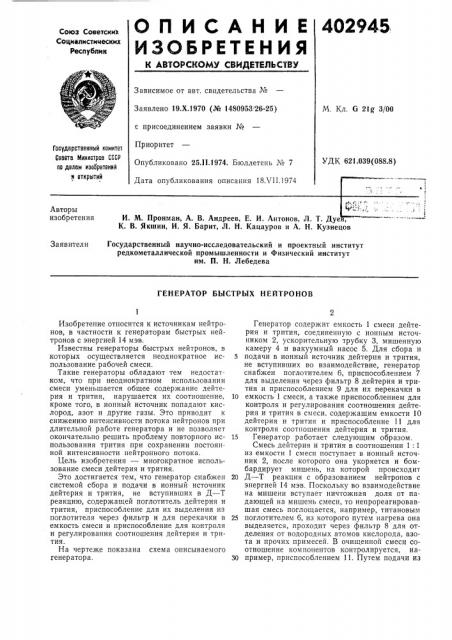

402945
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
М. Кл. G 21g 3/00
Заявлено 19.Х 1970 (№ 1480953. 26-25) с присоединением заявки №
Приоритет
Опубликовано 25.||.1974. Бюллетень ¹ 7
Дата опубликования описания 18Л 11.1974
Государственный комитет
Совета Министров СССР оо делам изаоретений и открытий
УДК 621.039(088.8) 1 с
> 3 -с, И. М. Пронман, А. В. Андреев, Е. И. Антонов, Л. T. Дуев, К. В. Якшин, И. Я. Барит, Л. Н. Кацауров и А. Н. Кузнецов
Авторы изобретения
Государственный научно-исследовательский и проектный институт редкометаллической промышленности и Физический институт им. П. Н. Лебедева
Заявители
ГЕНЕРАТОР БЪ|СТРЪ|Х НЕЙТРОНОВ
Изобретение относится к источникам нейтронов, в частности к генераторам быстрых нейтронов с энергией 14 мэв.
Известны генераторы быстрых нейтронов, в которых осуществляется неоднократное использование рабочей смеси.
Такие генераторы обладают тем недостатком, что при неоднократном использовании смеси уменьшается общее содержание дейтерия и трития, нарушается их соотношение, кроме того, в ионный источник попадают кислород, азот и другие газы. Это приводит к снижению интенсивности потока нейтронов при длительной работе генератора и не позволяет окончательно решить проблему повторного использования трития при сохранении постоянной интенсивности нейтронного потока.
Цель изобретения — многократное использование смеси дейтерия и трития.
Это достигается тем, что генератор снабжен системой сбора и подачи в ионный источник дейтерия и трития, не вступивших в Д вЂ” Т реакцию, содержащей поглотитель дейтерия и трития, приспособление для их выделения из поглотителя через фильтр и для перекачки в емкость смеси и приспособление для контроля и регулирования соотношения дейтерия и трития.
На чертеже показана схема описываемого генератора.
Генератор содержит емкость 1 смеси дейтерия и трития, соединенную с ионным источником 2, ускорительную трубку 3, мишенную камеру 4 и вакуумный насос 5. Для сбора и
5 подачи в ионный источник дейтерия и трития, не вступивших во взаимодействие, генератор снабжен поглотителем б, приспособлением 7 для выделения через фильтр 8 дейтерия и трития и приспособлением 9 для их перекачки в
10 емкость 1 смеси, а также приспособлением для контроля и регулирования соотношения дейтерия и трития в смеси, содержащим емкости 10 дейтерия и трития и приспособление 11 для контроля соотношения дейтерия и трития.
15 Генератор работает следующим образом.
Смесь дейтерия и трития в соотношении 1: 1 из емкости 1 смеси поступает в ионный источник 2, после которого она укоряется и бомбардирует мишень, на которой происходит
20 Д вЂ” Т реакция с образованием нейтронов с энергией 14 мэв. Поскольку во взаимодействие на мишени вступает ничтожная доля от падающей на мишень смеси, то непрореагировавшая смесь поглощается, например, титановым
25 поглотителем б, из которого путем нагрева она выделяется, проходит через фильтр 8 для отделения от водородных атомов кислорода, азота и прочих примесей. В очищенной смеси соотношение компонентов контролируется, на30 пример, приспособлением 11. Путем подачи из
402945
Предмет изобретения
Составитель С. Лихтеров
Техред T. Курилко Корректор И. Позняковская
Редактор И. Шубина
Заказ !522/2 Изд, № 544 Тираж 506 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 отдельных емкостей 10 дейтерия и трития смесь доводят до заданного соотношения, после чего or-а снова пригодна к использованию в генераторе.
Генератор быстрых нейтронов, содержащий емкость со смесью дейтерия и трития, источник ионов, ускорительную трубку, мишень и вакуумный насос, о тл ич а ющи и с я тем, что, с целью многократного использования введенной в генератор смеси дейтерия и трития, он снабжен системой сбора и подачи в
5 источник ионов дейтерия и трития, не вступивших в Д вЂ” Т реакцию, содержащей поглотитель дейтерия и трития, приспособление для их выделения из поглотителя через фильтр и для перекачки в емкость смеси и приспособлеlO ние для контроля и регулирования соотношения дейтерия и трития.
