403007 ештом . бмбш

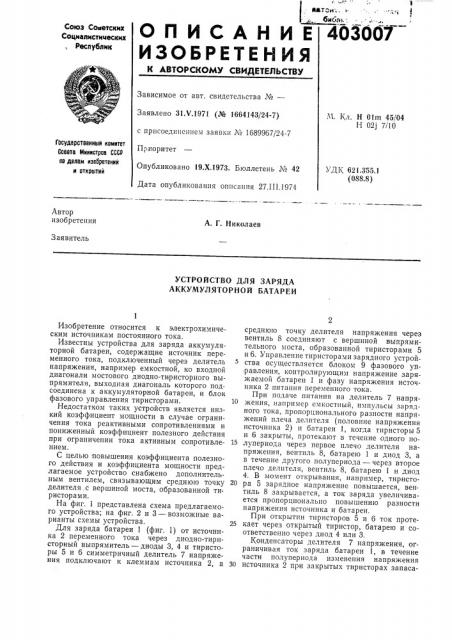

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соыетских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 31 V.1971 (№ 1664143/24-7) с присоединением заявки ¹ 1689967/24-7

П риоритет

Опубликовано 19.Х.1973. Бюллетень № 42

Дата опубликования описания 27.1П.1974

М. Кл. H Olm 45/04

Н 02j 7/!О

Государственныи комнтет

Совета Министров CCCP

Ао делам нзаоретенни

И OTKPblTHH

УДК 621.355.1 (088.8) Автор изобретения

А. Г. Николаев

Заявитель

УСТРОЙСТВО ДЛЯ ЗАРЯДА

АККУМУЛЯТОРНОЙ БАТАРЕИ

Изобретение относится к электрохимическим источникам постоянного тока.

Известны устройства для заряда аккумуляторной батареи, содержащие источник переменного тока, подключенный через делитель напряжения, например емкостной, ко входной диагонали мостового диодно-ти ристорного выпрямителя, выходная диагональ которого подсоединена к аккумуляторной батареи, и блок фазового управления тиристорами.

Недостатком таких устройств является низкий коэффициент мощности в случае ограничения тока реактивными сопротивлениями и пониженный коэффициент полезного действия при ограничении тока активным сопротивлением.

С целью повышения коэффициента полезного действия и коэффициента мощности предлагаемое устройство снабжено дополнительным вентилем, связывающим среднюю точку делителя с вершиной моста, образованной ти. ристорами.

На фиг. 1 представлена схема предлагаемого устройства; на фиг. 2 и 3 — возможные варианты схемы устройства.

Для заряда батареи 1 (фиг. 1) от источника 2 переменного тока через диодно-тиристорный выпрямитель — диоды 3, 4 и тиристоры 5 и 6 симметричный делитель 7 напряжения подключают к клеммам источника 2, а среднюю точку делителя напряжения через вентиль 8 соединяют с вершиной выпрямительного моста, образованной тиристорами 5 и 6. Управление тиристорами зарядного устройства осуществляется блоком 9 фазового уп равления, контролирующим напряжение заряжаемой батареи 1 и фазу напряжения источника 2 питания переменного тока.

При подаче питания на делитель 7 напря10 жения, например емкостный, импульсы зарядного тока, пропорционального разности напряжений плеча делителя (половнне напряжения источника 2) и батареи 1, когда тиристоры 5 и 6 закрыты, протекают в течение одного noi5 лупериода через первое плечо делителя напряжения, вентиль 8, батарею 1 н диод 3, а в течение другого полупериода — через второе плечо делителя, вентиль 8, батарею 1 и диод

4. В момент открывания, например, тиристо20 ра 5 зарядное напряжение повышается, вентиль 8 закрывается, а ток заряда увеличивается пропорционально повышению разности напряжения источника и батареи.

При открытии тирнсторов 5 и б ток проте25 кает через открытый тиристор, батарею и соответственно через диод 4 или 3.

Конденсаторы делителя 7 напряжения, ограничивая ток заряда батареи 1, в течение части полупериода изменения напряжения

30 источника 2 при закрытых тиристорах запаса403607 ют энергию, которую отдают в батарею при включении тиристоров.

На фиг. 2 представлена схема устройства, осуществляющего импульсный заряд батареи с оптимальной скважностью импульсов, при котором длительность зарядного импульса каждой половины батареи не превышает длительности паузы, и обеспечивающего равномерное использование мощности источника питания в течение обоих полупериодов изменения его напряжения.

Особенностью этого устройства является включение делителя напряжения, например, емкостного (конденсаторы 10 и 11), который может быть выполнен несимметричным в виде двух и более плеч. Одно плечо указанного делителя напряжения (конденсатор 11) включено в диагональ диодно-тиристорного выпрямителя (клеммы 12 и 13). При этом клемма 13 входной диагонали выпрямителя через второе плечо делителя (конденсатор 10) соединена со средней точкой аккумуляторной батареи, а клеммы 14 и 15 источника питания — с крайними клеммами 12 и 16 делителя напряжения.

Гальваническое разобщение источника питания переменного тока с заряжаемой батареей может быть осуществлено трансформаторным делителем 17 напряжения (фиг. 3), вторичные обмотки 18 и 19 которого являются делителем напряжения, а первичная соединена с источником переменного тока.

При подаче питания на делитель напряжения в течение одного полупериода импульс зарядного тока через диод 3 заряжает одну половину аккумуляторной батареи 1, а в течение следующего полупериода через диод

4 — другую половину батареи, Величина зарядного тока пропорциональна разности напряжений плеча 18 делителя напряжения и половины заряжаемой батареи 1. В момент открывания тиристоров 5 или 6 диоды закрываются, и ток заряда каждой половины бата10 реи протекает через соответствующий тиристор. Зарядное напряжение батареи повышается, а, следовательно, и ток заряда увеличивается.

Число ступеней делителя напряжения мо15 жет превышать две, что позволяет обеспечивать регулирование тока при плавном увеличении напряжения.

20 Предмет изобретения

Устройство для заряда аккумуляторной батареи, содержащее источник переменного тока, подключенный через делитель напряже25 ния, например емкостной, ко входной диагонали мостового диодно-тиристорного выпрямителя, выходная диагональ которого подсоединена к аккумуляторной батареи, и блок фазового управления тиристорами, отличающееся

30 тем, что, с целью повышения коэффициента полезного действия и коэффициента мощности, оно снабжено дополнительным вентилем, связывающим среднюю точку делителя с вершиной моста, образованной тиристорами.

403607 Рг. г 7

Фиг. 2

9иг. 3
