Патент ссср 403471

Патент ссср 403471

Иллюстрации

Показать все

Реферат

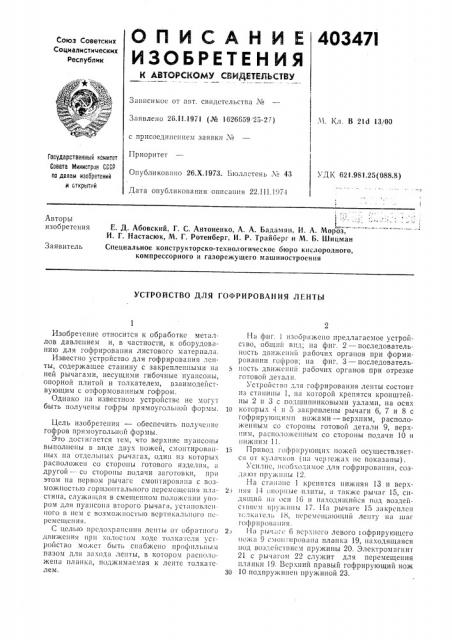

403471

ОПИСАНИЕ

ИЗОВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от a!IT. свидетельства ¹

Заявлено 26.11 1971 (№ 1626659:2Г)-2.) с присоединсниеа! заявки х

Приоритет

Опубликовано 26.Х.1973. Бюллетень ¹ 43

Дата опубликования описания 22.111.1(I7-1,Ч. Кл. В 21d 13.,!ОО

Государственный комитет

Совета Министров СССР по дела!и изобретений и открытий

УД1 621.981.25(088.8) Авторы изобретения

E. Д. Лбовский, Г. С. Антоненко, А. А. Бадамян, И. A. Мороз, И. Г. Настасюк, М. Г. Ротенберг, И. Р. Трайберг и М. Б. Шицман

Специальное конструкторско-технологическое бюро кислородного, компрессорного и газорежущего машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ ГОФРИРОВАНИЯ ЛЕНТЫ

Изобретение относится к обработке металлов давлением и, в частности, к оборудованию для гофрирования листового материала.

Известно устройство для гофрирования ленты, содержащее станину с закрепленными на ней рычагами, несущими гибочные пуансоны, опорной плитой и толкателем, взаимодействующим с отформованным гофром.

Однако на известном устройстве не могуT быть получены гофры прямоугольной формы.

Цель изобретения — обеспечить получс!ьк!с гофров прямоугольной формы.

Это достигается гем, что верхние пуансоны выполнены в виде двух ножей, c)loIITHp013cIJIных на отдельных рычагах, один из которых расположен со стороны готового изделия, я другой — со стороны подачи заготовки, при этом ня первом рычаге смонтирована с возможностью горизонтального перемещения пластина, слу кяща5! в смещенном положении упором для пуансона второго рычага, yci;IIJ013л«11-! югO в нем с возможносп ю вертикального и«рсмсщсния.

С 110JII>10 пРсдОхРЯ iicHH5i л(!IT J>I От ООР(ITHol движения нрн холостом ходе толкятсля устРО!)ст!30 можс 1 obITJ> си Яожсно IIPo(I)Hë ûI I>1 vI пазом для a JI ходя лснты, в котороз! ргlс!1О 10жена планка, поджимаемая к ленте толкателем.

Ня фиг, 1 Ha(.op,I) Clio предлагаемое устройс1во, общий внд; на фиг. 2 — последовательность движений рабочих органов при формировании гофров; на фиг. 3 — последовательность движсшш рабочих органов при отрезке готовой детали.

Устройство для гофрирования ленты состоит нз станины 1, на ко" îðîé крепятся кронштейны 2 и 3 с по. !шипниковыми узлами, на осях

10 которых 4 и 5 закреплены рычаги 6, 7 и 8 с гофрирующимп ножами — верхним, расположенным со стороны готовой детали 9, верхним, расположенным со стороны подачи 10 и нижним 11.

15 Привод гофрпрующих ножей осуществляетс5! От улгlчков (1111 чс1) гсж Jx не покязянь)) .

\ CH,I11C, ii«;)ОХО:IH)JÎC $)151 i ОфРИР01)ЯНН51, С03дяюг пружп !ы 12.

Ня ci;iii шс 1 кренятся нижняя 13 и верх2) няя 14 (illop!II>IP плиты, я также рычаг 15, сидянцш il;1 осН 16 и находящийся под воздейс)ви«м пру)I(HIlhl 17. 11я рычаге 15 закреплен

3 0 як(1) сл ь I 8> н pc>1«lll i) IOIIIJIJI JlclIT)> н<1 ш я Г

Гоф Р И P 0 I!11 i i I I и .

2> I Iя ры !я "(6 верхнего левого 1офрирующсго ! ю)кя 9 смон)ирована планка 19, находящаяся под воздействием пружины 20. Электромагнит

21 с рычагом 22 служит для перемещения планки 19. Верхний правый гофрирующий нож

30 10 подпружинен пружиной 23. 1!13471

15

Нижllяя Онори а!1 плита 13 вь!полl!сиcl с I!pОфильным пазом, в котором на оси 24 установлена опорная планка 25.

На рычагах 6, 7 и 8 установлены упоры 26 и 27 для настройки гофрирующих вожей 9, 10 и 11.

Устройство работает следующим образом.

Лента 28 подается в зону гофрирования, проходя под опор ой планкой 25, которая предназначена для предохранения от обратного перетягивания легпы 28 нри холостом ходе толкагеля 18.

В период заправки ленты гоф1;нруюн1пе ножи 9, 10 и 11 находятся в исходном положении (фиг. 2 а) При 13p>III30IIHH к ла II<0130I 13!i 1!1 опускаетсrl верхний левый гофрирующнй нож

9 и при>кимаст легггу 28 к нижней опорной пли3е 13 (фиг. 2б).

Затем кулачки поднимают нижний гофрирующий нож 11, который прижимает лепту 28 к верхней опорной плите 14 н боковой грани верхнего левого гофрирующего ножа 9, образуя при этом половину гофра (фиг. 2в).

Далее опускается верхний правый гофрирующий Ilo?K 10, прижимая лепту 28 к нижней оггорной !3sI>ITe 13 и 1< боковой гр н!и нижнего гоф риру!ощего ножа 11, образуя при этом полный гофр (фиг. 2 г).

Поднимается верхний правый но>к 10 (фиг. 2 д), затем верхний левый нож 9 (фиг. 2е) и, наконец, онускасгся tl»>1

11 (фиг. 2 ж).

Освобожденную ленту толкатсль 18 перемещает на шаг гофрировання (фнг. 2з).

После этого цикл гофрирования повторяется.

Готовую насадку отрезают следующим образом.

ПpH,д0стижегtи и нас!Iд1<ОЙ 3 1, Iс! !111011;I,, I Hltьг срабатывает электро3!<п.н1!т 21 и нри помо!ци рычага 22 перемещает планку 19 13 крайнее переднее положение (фнг. 1).

Затем опускается верхний левый гофриру ощий нож 9. При этом планка 19 упирается в

I3ep III!i правый гофрирующий нож 10, которыil опускается ниже верхней опорной плиты ! 4 и нс доходит до нижней опорной плиты 13 на величину /г (фиг. 3 а).

Далее поднимается нижний гофрирующий нож 11 и, не доходя до верхней опорной плиты 14 на некоторое расстояние, защсмляст ленту 28 между верхними гофрирующими но>ками 9 и 10.

При дальнейшем его перемещении до верхней опорной плиты 14 происхо I,»T сначала раст1!жение, а затем и разрыв защемленной лсгггы 28 (фиг. 3 б).

Далее цикл продолжается до выхода ножей из рабочей зоны и удаления готовой насадки.

Предмет изобретения

1. Устройство для гофрирования ленты, содержащее станину с закрепленными на ней рычагами, несущими гибочные пуансоны, опорной плитой и толкателем, взаимодействующим с отформованным гофром, ог,гичагощееся тем, что, с целью получения гофров прямоугольной формы, верхние пуансоны выполнены в виде двух ножей, смонтированных на отдельных рычагах, один из которых расположен со стороны готового изделия, а другой —— со стороны подачи заготовки, нри этом на нервом нз рычагов смонтирована с возможностью горизонтального перемещения пластина, служащая в смещенном положении упором для пуансона второго рычага, установленного в нем с возможностью вертикального перемещения.

2. Устройство по п. 1, от,гичающееся тем, что, с целью предохранения ленты от обратного движения нри холостом коде толкателя, опорная плита снабжена профильным пазом для захода лсггг!1, в котором расположена планка, поджимасмая к ленте толкателем.
