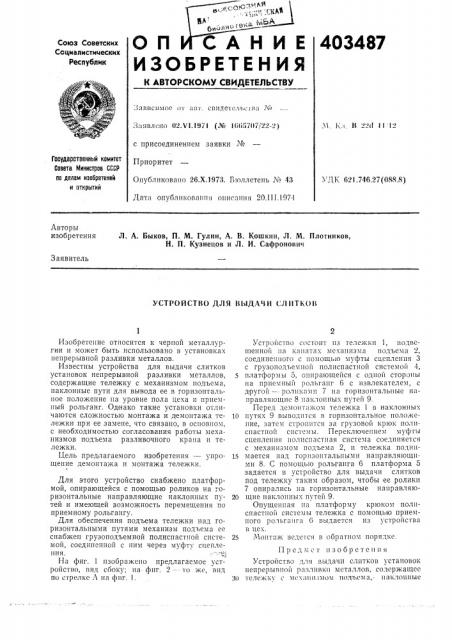

УСТРОЙСТВО ДЛЯ ВЫДАЧИ С,}111ТКОВ
Изобретение относится к черной металлургии и может быть использовано в установках непрерывной разливки металлов.
Известны устройства для выдачи слитков установок непрерывной разливки металлов, содержащие тележку с механизмом подъема, наклонные пути для вывода ее в горизонтальное положение ца уровне пола цеха и приемный рольганг. Однако такие установки отличаются сложностью монтажа и демонтажа тележки при ее замене, что связано, в основном, с необходимостью согласования работы механизмов подъема разливочного крана и тележки.
Цель предлагаемого изобретения — упрощение демонтажа и монтажа тележки.
Для этого устройство снабжено платформой, опирающейся с помощью роликов на "оризонтальные направляющие наклонных путей и имеющей возможность перемещения по приемному рольгангу.
Для обеспечения подъема тележки над горизонтальными путями механизм подьема ес снабжен грузоподъемной полиспастной системой, соедгп}енной с ним через муфту сцепления. .}
На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 — — то ?ке, вид по стрелке А на фиг. !.
Устройство состоит из тележки 1, подвешенной ца канатах механизма подъема 2, соединенного с помощью муфты сцепления 3 с грузоподъемцой полиспастной системой 1, 5 платформы 5, опирающейся с одной стор}н}ы па приемньш рольганг 6 с извлекатслем, с другой — роликамп 7 на горизонтальные направляющие 8 наклонных путей 9.
Перед демонтажом тележка 1 в наклонных
10 путях 9 выводится в горизонтальное положение, затем стропится за грузовой крюк полиспастпой сист< мы. Переключением муфты сцепления цолиспастная система соединяется с механизмом подъема 2, и тележка подни15 мается над горизонтальными направляющими 8. С помощью рольганга б платформа 5 задается в устройство для выдачи слитков под тележку таким образом, чтобы ее ролики
7 опирались на горизонтальные направляю20 щие наклонных путей 9.
Опущенная па платформу крюком полиспастной системы тележка с помощью приемного рольгавга 6 выдается из устройства в цех.
25 Монтаж ведется в обратном порядке.
1Iрсдмс1 пзоорстeпия
Устройство для выдачи слитков установок непрерывной разливки металлов, содержащее
30 1 (. ле?к ну i мi. х 11111.}мом под ъем 1,. 1}ак, !Оц}!ь}е
403487 пути с горизонтальными направляющими, сочлененными с приемным рольгангом, отличаюи ееся тем, что, с целью упрощения демонтажа и монтажа тележки, оно снабжено платформой, опирающейся с помощью роликов на горизонтальные направляющие наклонных путей и имеющей возможность перемещения по приемному рольгангу.
