Реферат



4е35

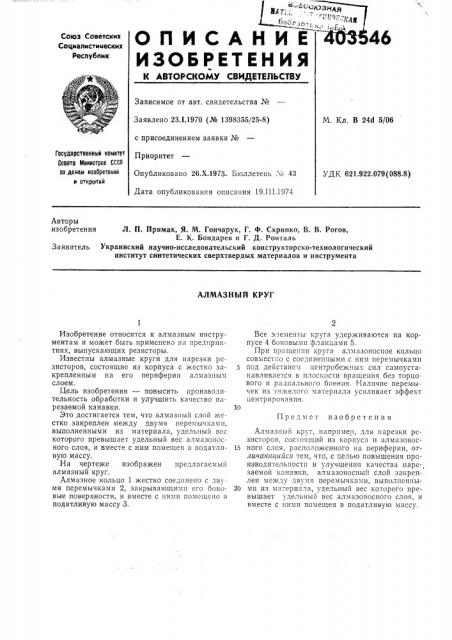

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. В 24d 5/06

Заявлено 23.1.1970 (№ 1398355/25-8) с присоединением заявки №

Приоритет

Опубликовано 26.Х,1973. Бюллетень м 43

Дата опубликования описания 19.111.1974

Государственный комитет

Совета Министров СССР по деим изобретений и открытий

УДК 621.922.079(088.8) Авторы изобретения

Л. П. Примак, Я. М. Гончарук, Г. Ф. Скрипко, В. В. Рогов, Е. К. Бондарев и Г. Д. Ронталь

Украинский научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

Заявитель

АЛМАЗ Н Ъ| и КРУГ

Предмет изобретения

Изобретение относится к алмазным инструментам и может быть применено на предприятиях, выпускающих резисторы.

Известны алмазные круги для нарезки резисторов, состоящие из корпуса с жестко закрепленным на его периферии алмазным слоем.

Цель изобретения — повысить производительность обработки и улучшить качество нарезаемой канавки.

Это достигается тем, что алмазный слой жестко закреплен между двумя перемычками, выполненными из материала, удельный вес которого превышает удельный вес алмазоносного слоя, и вместе с ним помещен в податливую массу.

На чертеже изображен предлагаемый алмазный круг.

Алмазное кольцо 1 жестко соединено с двумя перемычками 2, закрывающими его боковые поверхности, и вместе с ними помещено в податливую массу 3.

Все элементы круга удерживаются на корпусе 4 боковыми фланцами 5.

При вращении крута алмазоноспое кольцо совместно с соединенными с ним перемычками под действие л центробежных сил самоустанавливается в плоскости вращения без торцового и радиального биения. Наличие перемычек из тяжелого материала усиливает эффект центрирования.

Алмазнь1й Kpу г, например, дня нарезI H резисторов, состоящий из корпуса и алмазонос15 ного слоя, расположенного на периферии, отличаюи1ийся тем, что, с целью повышения производительпостп и улучшения качества нарезаемой канавки, алмазоносный слой закреплен между двумя перемычками, выполненны20 ми из ма-.ериала, удельный вес которого превышает удельный вес алмазоносного слоя, и вместе с ними помещен в податливую массу.

403546

z
