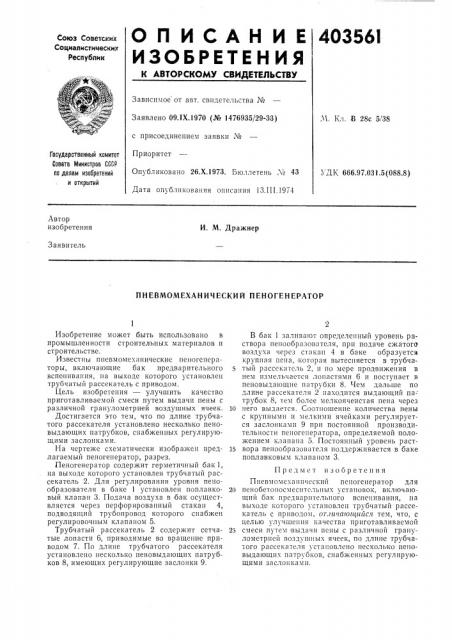

О П И С А Н И Е 40356I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Созетских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 09.1Х.1970 (№ 1476935/29-3 3) с присоединением заявки №

Приоритет

Опубликовано 26.Х.1973. Бюллетень ¹ 43

Дата опубликования описания 13.II1.1974.Ч. Кл. 8 28с 5/38

Гасударственный комитет

Совета Министров СССР по делам изооретений и открытий

УДК 666.97.031.5(088.8) Автор изобретения

И. М. Дражнер

Заявитель

П Н ЕВМОМЕХАН ИЧ ЕСКИ Й ПЕНОГЕН ЕРАТОР

Изобретение может быть использовано в промышленности строительных материалов и стр о ител ьстве.

Известны нневмомеханическис пеногенераторы, включающие бак предварительного вспеннвания, на выходе которого установлен трубчатый рассекатель с приводом, Цель изобретения — улучшить качество приготавливаемой смеси путем выдачи пены с различной гранулометрией воздушных ячеек.

Достигается это тем, что по длине трубчатого рассекателя установлено несколько пеновыдающих патрубков, снабженных регулирующими заслонками.

На чертеже схематически изображен предлагаемый пеногенератор, разрез.

Пеногенератор содержит герметичный бак 1, на выходе которого установлен трубчатый рассекатель 2. Для регулирования уровня пенообразователя в баке 1 установлен поплавковый клапан 3. Подача воздуха в бак осуществляется через перфорированный стакан 4, подводящий трубопровод которого снабжен регулировочным клапаном 5.

Трубчатый рассекатель 2 содержит сетчатые лопасти б, приводимые во вращение приводом 7. По длине трубчатого рассекателя установлено несколько пеновыдающих патрубков 8, имеющих регулирующие заслонки 9.

В бак 1 заливают определенный уровень раствора пенообразователя, прн подаче сжатого воздуха через стакан 4 в баке образуется крупная пена, которая вытесняется в трубчатый рассекатсль 2, и по мере продвижения в нем пзмельчается лопастямн б н поступает в пеновыдающне патрубкн 8. Чем дальше по длине рассекателя 2 находится выдающий патрубок 8, тем более мелкоячеистая пена через

10 него выдается. Соотношение количества пены с крупными и мелкими ячейками регулируется заслонками 9 при постоянной производительности пеногенератора, определяемой положением клапана 5. Постоянный уровень раст15 вора пенообразователя поддерживается в баке поплавковым клапаном 3.

Предмет изобретения

Пневмомсханпчсский пеногенератор для

20 пенобетоносмеснтсльных установок, включающий бак IIðåäâарнтельного вспенивания, на выходе которого установлен трубчатый рассекатель с приводом, отличаlolöèéñÿ тем, что, с целью улучшения качества прнготавливасмой

25 смеси путем:выдачи пены с различной грану.лометрисй воздvlllIII>lx ячеек, по длине трубчатого рассскателя установлено несколько пеновыдающнх патруоков, снабженных регулирующими заслонками, Редактор С. Ежкова
