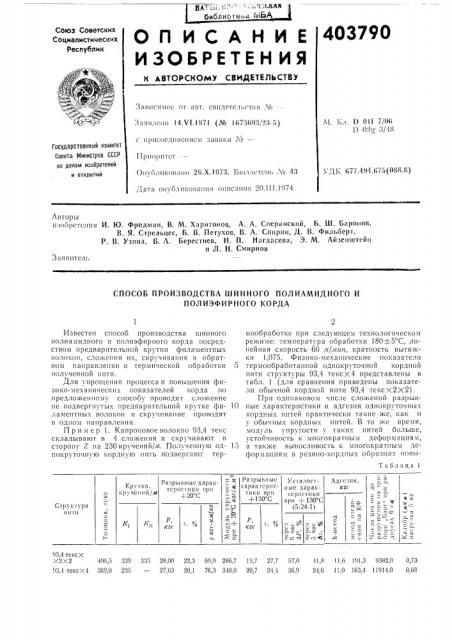

Патент ссср 403790

Патент ссср 403790

Иллюстрации

Показать все

Реферат



П Т:(;;; -- - .;.-1..ьклм бибпис! т,. Ь(БА

403790

Союз Советских

Социалистических

Респу6лик

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от 2ВТ. свндетсл(Tn8 Л"

Заявлено 14.V).)(97) (¹ )1>73i>!)3/)3-5) с il))i(coc7(iiilcllliclxl з >;н>кн,1А-Прнорнтст

Онуб !in!(on;lli(> 26.Х.1973. ))(0)!)(стен(,,, 43

>) (К.!! 1) 0)f 7/(11) ) ) 1) ) о. 3 / 1 8

Государственный комитет

Совета Министров СССР оо делам изобретений н (пкоытий

УД К (>77.4(>!1.1) 75> (088,.8) Дата oil), б. (икова пня oil>le>ill(I>I 20.111. 1!)74

/iIIITOÐi,( н«>(>))(TI c>IIIII И. Ю. Фридман, В. М. Х(>ритонов, А. A. Сперанский, Б. Ш. Баронов, В. Я. Стрельцес, Б. В. Пегухов, В. А. Спирин, Д. В. Фильберт, Р. В, Узнна, В. Л. Берестнев, Н. П. Нагдасева, Э. M. Лйзенlптейн и Jl. H. Смирнов

3 n>InIlTCaIi

СПОСОБ ПРОИЗВОДСТВА ШИННОГО ПОЛИАМИДНОГО И

ПОЛИЭФИРНОГО КОРДА

Таб.!(и>(а 1

Ф. со с о

С! СЧ + с

Разрыииыс харак(сриcтики лри

+130 С, Ус аг(остиые характсристики ири + 130 С

Адис in>(, кгс

1 азрыои ыс харакКрутка, кручси й/.>(тсристики ири с .3.

М с,

Ыс с

Структура! I I ! I (5-24-1) Р, кгс

Р, кгс

Кн

С>,, e+ с д й-!

К! г. %

0 с сО

Р

I) с «> с

93,4 тскс Х

Х2X2 40Г>,5 339 33,> 28,00 22,3 69,0 286,7 19,7 27,7 57,0 11,8 11,6 191,3 9382,0 0,73

Я,:1 текс Х4 362,0 238 — 27,63 20,1 76,3 340,0 20,7 24.4 36,9 24,6 11,0 163,4 11914,.0 0,68

Известен способ производства шинного нолиамидного и полиэфирного корда посредством предварительной крутки филаментных

>к) iloi(oil, сложения их, скручивания B обратном направлении и термической обработки полученной нити.

Для упрощения процесса и повышения физико-механических показателей корда Ilo предложенному способу проводят сложение не нодверп(утых предварительной крутке филамен II>lx волокон и скручивание проводят в одном направлении.

Пример 1. Капроновое волокно 93,4 текс складывают в 4 сложения и скручивают в сторону Z на 230 кручении%(. Полученную однокруточную кордну>о нить подвергают термообработке при следующем технологическом режиме: температура обработки 180(-5 С, линейная скорость 60 >(/>(ин, кратность вытяжки 1,075. Физико-механические показатели

5 термообработанной однокруточной кордной нити структуры 93,4 тексХ4 представлены в табл. 1 (для сравнения приведены показатели обычной кордной нити 93,4 тексХ2Х2).

При одинаковом числе сложений разрыв10 ные характеристики и адгезня однокруточных кордных нитей практически такие же, как и у обычных кордных нитей. В то же время, модуль упругости у таких нитей больше, устойчивость к многократным деформациям, 1;> а так)ке Bb(IIOC.(IIIBOCTb K:)IIIOI Oi 1>8TIibi)I формациям в резина-кордных образцах новы403790

Предмет изобретения

Таблица 2 ) 3»

«) ) <Э о(<

<о

cct О) ) I=

К р у Ii и, кручений/)((Разрывные характсристпки

CJ

; о о

Л C —. с

=(-т о с с

О

Стру)<тура

liорда

<в о (CCt о

И СС

О о

l!1 тексХ2Х2

)1) тексХ4

522 358 3 !5 25,0 16,3 4(),S 754,4 8,7 4,9 0,74

)82 25 -- 2) 8 1! 7 5) 6 %8 8,3 50 0,72

Со=та витс. и В. Айзикович

Тскрсд 3, 1 араненко

Корректор )!. Лук

Р. и, кто;) Е, Кравцова.)ак (("в 663/f) !Лзл. ¹ 204 Тираж 4!!6 !1о;(пис;(ое

)11)г)! )П)! Государственного когиитста (.овста Министров СССР по лслагп иаобрс гений и открытий

Москва,, (К-35, Раун(ска)п иаб., Л. 4/5

I(1 )BIO(If)OOл;1l1(III<3)I TOf)OjgCI

vIlpoII.lcIIIIII ии» г(влвотв, иолпгр l())ltlt и киигкиоа торговли шеfffff.f(. Калибр этих нитей меньше, чем у двухкруточпых кордных нитей.

П p !»r с р 2. Полнэ(1!нрное волокно (лавсап) 111 текс складывают в 4 сло кения и скручивают в сторону Z на 250 кручений/,в(.

Полученную однокруточную )юлиэ(рирную кордную нить подвергают термообработкс нри следующем технологическом реи(яме: температура обработки 220+-5 С, скорость

99 If/Irr!H) кратносгb вь(тя>кки 0,97.

В табл. 2 представлены физико-механические свойства полиэфирной кордной нити структуры 111 тексХ4 (для сравнения приведены показатели ооычпой двухстренговой кордпой пити структуры 111 тексХ2Х2).

Г1ри прочих практически равных показателях одпостренговый корд имеет меньший калибр и больший модуль упругости.

Способ производства шинного полиампдного и полиэфирного корда посредством сложения филамснтпых волокон, скручивания и

10 термообработки полученной нити, отличаюи!ийся тем, что, с целью упрощения процесса и повышения физико-механических показателей корда, проводят сложение филамептных

pîëîêîI!, пе подвергнутых предварительной

15 крутке, и скручивание проводят в одном направлении.
