Устройство для протаскивания каната под подземным трубопроводом

Устройство для протаскивания каната под подземным трубопроводом

Иллюстрации

Показать все

Реферат



есасоюзнло

ВАТЫ .1С"-ТйХ11е Ч ..СКА% библиотека М6А

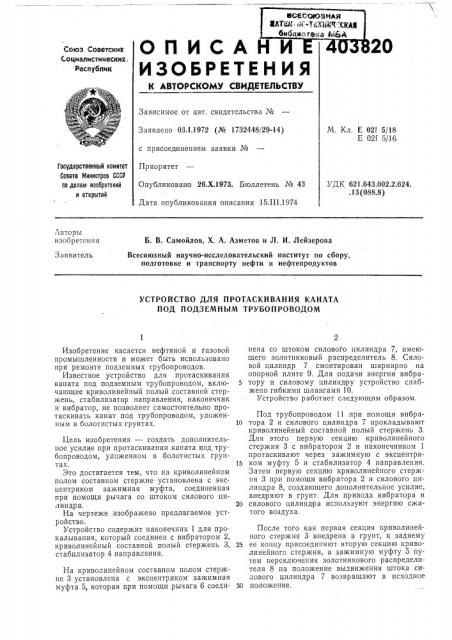

ОПИСАН И

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических, Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 03.1.1972 (№ 1732448/29-14) с присоединением заявки №

Приоритет

Опубликовано 26.Х.1973. Бюллетень № 43

Дата опубликования описания 15.Ш.1974

М. Кл, Е 02f 5/18

Е 021 5/16

Государственный комитет

Савата Министрае СССР пе делам изобретений и аткрытий

УДК 621.643.002.2.624, .13 (088.8) Авторы изобретения

Б. В. Самойлов, Х. А. Азметов и Л. И. Лейзерова

Заявитель

Всесоюзный научно-исследовательский институт по сбору, подготовке и транспорту нефти и нефтепродуктов

УСТРОЙСТВО ДЛЯ ПРОТАСКИВАНИЯ КАНАТА

ПОД ПОДЗЕМНЫМ ТРУБОПРОВОДОМ

Изобретение касается нефтяной и газовой промышленности и может быть использовано при ремонте подземных трубопроводов.

Известное устройство для протаскивания каната под подземным трубопроводом, включающее криволинейный полый составной стержень, стабилизатор направления, наконечник и вибратор, не позволяет самостоятельно протаскивать канат под трубопроводом, уложенным в болотистых грунтах.

Цель изобретения — создать дополнительное усилие при протаскивании каната под трубопроводом, уложенном в болотистых грунтах.

Это достигается тем, что на криволинейном полом составном стержне установлена с эксцентриком зажимная муфта, соединенная при помощи рычага со штоком силового цилиндр а.

На чертеже изображено предлагаемое устройство.

Устройство содержит наконечник 1 для прокалывания, который соединен с вибратором 2, криволинейный составной полый стержень 3, стабилизатор 4 направления.

На криволинейном составном полом стержне 3 установлена с эксцентриком зажимная муфта 5, которая при помощи рычага б соедицена со штоком силового цилиндра 7, имеющего золотниковый распределитель 8. Силовой цилиндр 7 смонтирован шарнирно на опорной плите 9. Для подачи энергии вибра5 тору и силовому цилиндру устройство снабжено гибкими шлангами 10.

Устройство работает следующим образом.

Под трубопроводом 11 при помощи вибраlo тора 2 и силового цилиндра 7 прокладывают криволинейный составной полый стержень 3.

Для этого первую секцию криволинейного стержня 3 с виоратором 2 и наконечником 1 протаскивают через зажимную с эксцентри15 ком муфту 5 и стабилизатор 4 направления.

Затем первую секцию криволинейного стержня 3 при помощи вибратора 2 и силового цилиндра 8, создающего дополнительное усилие, внед ря|от в грунт. Для привода вибратора и

20 силового цилинд|ра используют энергию сжатого воздуха.

После того как первая секция криволинейного стержня 3 внедрена в грунт, к заднему

25 ее концу присоединяют вторую секцию криволинейного стержня, а зажимную муфту 5 путем переключения золотникового распределителя 8 на положение выдвижения штока силового цилиндра 7 возвращают в исходное

ЗО положение, 403820

Предмет изобретения

Юоз уух 7пд

Юодлен г ем

Составитель T. Саттаров

Техред Т. Ускова Корректор В. Федулова

Редактор А. Морозова

Заказ 565/11 Изд. № 179 Тираж 602 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Дальнейший ход процесса внедрения в грунт происходит в такой же последовательности как и при прокладке первой секции стержня. Наращивание и внедрение в грунт секций криволинейного стержня продолжают до тех пор, пока наконечник не появится из грунта на противоположной стороне трубопровода 11, После этого наконечник д емонтируют и на его место крепят канат и перемещают криволинейный стержень силовым цилиндром 7 в обратном направлении. Вместе с криволинейным стержнем протаскивается и канат под трубопроводом.

Устройство для протаскивания каната под подземным трубопроводом, включающее криволинейный полый составной стержень, стабилизатор направления, наконечник и вибратор, отличающееся тем, что, с целью создания дополнительного усилия при протаскивании каната под трубопроводом, уложенным в бо10 лотистых грунтах, на криволинейном полом стержне установлена зажимная муфта с эксцентриком, соединенная при помощи рычага со штоком силового цилиндра.
